桥电路的供电电源凡是会并联有大容量储能电容来不变电源电压，此时桥电路被称为电压任务形式。与此对应的，也有的桥电路是在电压源线上串连大容量平波电感，此时凡是是做逆变电源利用，被称为电流任务形式。
对桥电路并联的储能电容须要斟酌：
它须要能够或许Hold的住多大的负载电感所产生的反向电流？
电路能够或许容忍多大的电压动摇？
桥电路的开关频次是几多？
电源带有滤波电容的H桥电路

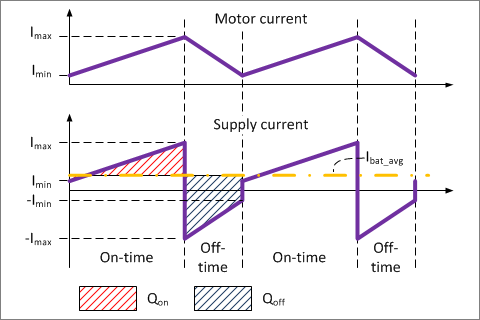

下图显现了因为机电中的电感存在，桥电路差别PWM相位时代桥电路的任务电流波形环境。能够看到在某些环境下，桥电路会反向向电源充入电流的。
机电电流与桥电路任务电流波形
若是对机电负载不施加电流反应节制的话，桥电路并联电容须要取的更大一些，以此来加重机电在俄然加快和加速进程中所呈现的浪涌电流对电源所形成的动摇。

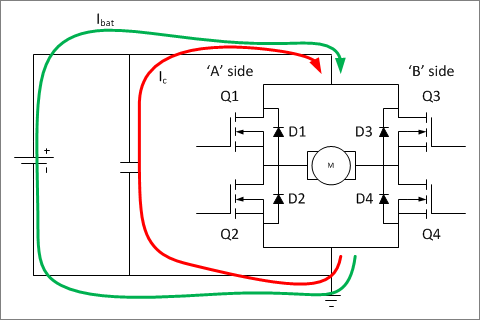

下图给出了桥电路电容与电源并联为桥电路供给任务电流。
桥电路并联电容与电源一路为桥电路供电
