H桥电路任务阐发-H桥电路驱动机电-KIA MOS管
信息来历：本站 日期：2023-06-28
静态任务状况
上面显现了构成桥电路四个功率开关的差别开关状况组合为负载所供给的差别驱动电源体例。
比方下图中： 左上右下（Q1,Q4）晶体管闭合，右上左下（Q3，Q4）晶体管断开，负载上施加有左正右负的电源电压（疏忽了晶体管的导通电压）。机电正转。
H-桥电路驱动机电正向电压

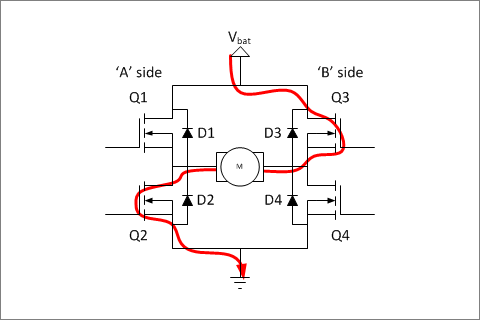

下图是相反的环境，经由过程Q3、Q2的导通，Q1、Q4的断开，机电负载上施加了相反机型的电源电压。机电反转。
H-桥电路驱动机电反向电压
也有一些组合形式，是不向机电供电。比方当四个晶体开关都断开，此时机电负载相称于两头悬空。若是机电此时在活动，其转子的动能就会在磨擦力的感化下渐渐耗损，机电渐渐遏制。

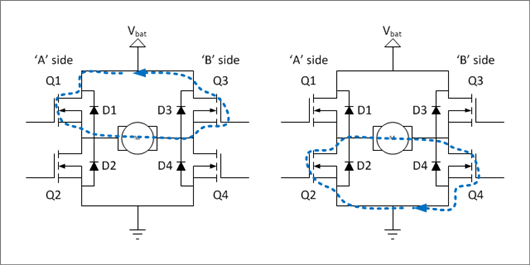

下图所示的两种环境：H桥电路的上半部（或下半部）的两个晶体管闭合，对应的别的两个晶体管断开。此时机电两头被桥电路现实上是短接在一路。机电两头电压为0。
若是此时机电在活动，那末它转子的动能会经由过程所产生的反向电动势（EMF）在内部短路桥电路回路中构成制动电流，机电会疾速制动。
机电两头电压被桥电路强迫短接在一路

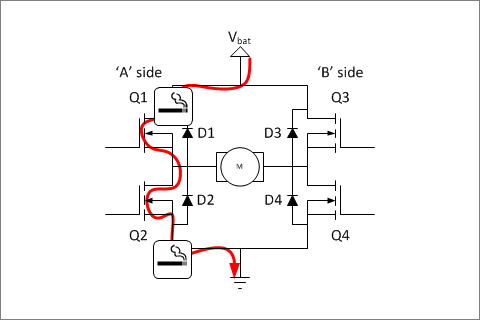

也有一些组合是须要果断防止的。比方下图所示的，当H-桥电路一边的高低两个晶体管同时导通（同时断开是许可的），电源就会经由过程这两个晶体管构成短路回路。所产生庞大的短路电流凡是会绝不客套的将这两个晶体管给销毁。
H-桥电路纵贯
同边桥臂短路环境偶然是节制旌旗灯号不好（不给足死区时候），偶然是功率器件不够顽强（耐压不够被击穿）。但因为干系到H桥电路的生死，以是须要邃密防止。
