桥电路利用最多的场所是控制机电活动（比方特斯拉电动汽车驱动电路）。机电负载能够利用电阻Rm，电感Lm和感到电动势Vg的串连来描写。机电活动所须要的动弹力矩是由流过串连电路的电枢电流所发生，而电枢电流则是由施加在串连电路上的电压所发生。
因为机电自身带有储能惯性关键（包含有电储能器件Lm和机器储能部件转子的惯性），是以当利用高频的脉冲电压（PWM）感化在机电两头时，发生转矩的结果现实上由脉冲电压的均匀值决议。
为了发生驱动机电差别极性、差别幅值的电压，节制机电PWM波形有两种任务形式：
极性-幅值驱动形式（Sign-Magnitude Drive），也称单极性驱动形式：驱动机电的旌旗灯号有节制H桥输入极性的标的目的节制旌旗灯号和节制PWM占空比幅值的脉冲旌旗灯号；PWM占空比为0时，输入电压为0。

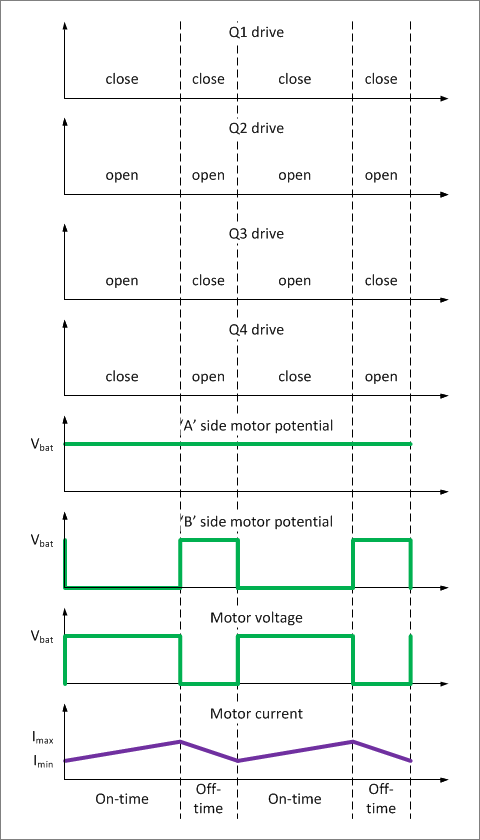

极性-幅值驱动形式桥电路的输入与负载电压电流波形
互锁相位驱动形式（Lock Anti-Phase），也称双极性驱动形式：桥电路双方由极性相反PWM旌旗灯号驱动。PWM占空比为50%时，输入均匀电压为0。

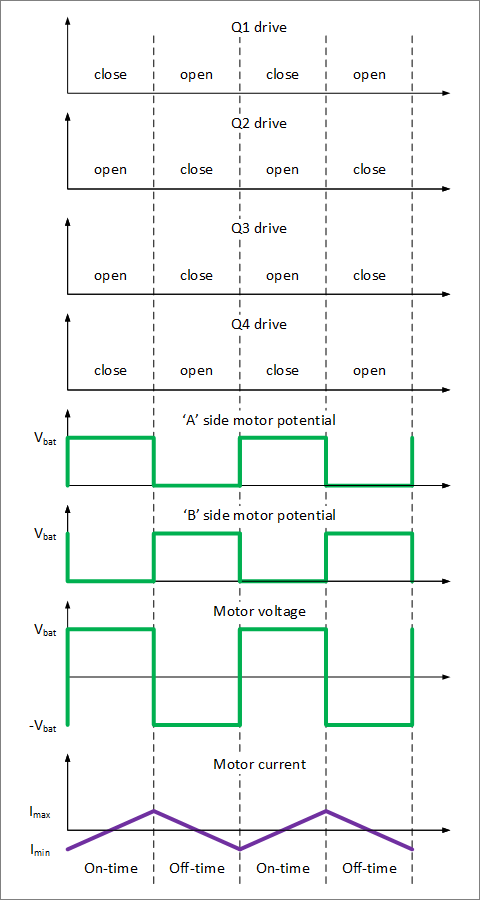

互锁相位驱动形式下桥电路的输入与负载的电压电流波形
在单极性（极性-幅值）驱动形式下，H桥电路只要凡是只要两个晶体管做高频开关举措，电路消耗较小。但常常因为回路中的电阻存在，使得机电电流与PWM波形之间不再是线性干系。
在双极性（互锁相位）驱动形式下，四个功率晶体管都须要同时做高频开关举措，电路消耗绝对较大。但电路节制负载的电流输入是线性的干系。

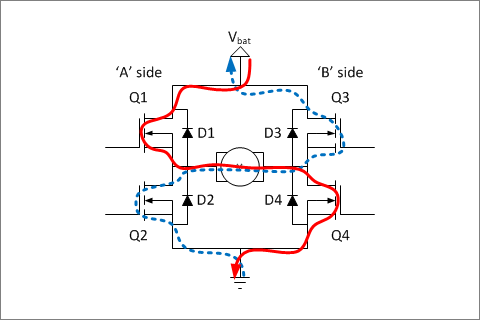

下图给出了机电在双极性驱动形式下，正向电流与反向续流进程中的电流回路。因为两个进程只是极性相反，但电压不异，以是机电的均匀电流与PWM的占空比显现线性反比的干系。
机电在双极性PWM驱动下正向导通与反向续流的回路
双极性PWM形式还可许可机电任务在四项限（正向运转、正向发电、反向运转、反向发电）的形式下，在驱动大功率机电时会效力更高。
