在某些电子产物中或在其出产尝试中，须要双路电源供电。比方一个带有单片机的节制板，附带液晶显现器或别的核心器件。
节制板接纳+5V供电，而核心器件除须要+5V(Vcc)电源外，还须要别的一起正的或负的稳压电源供电，比方用一个-10V电源(VEE)为液晶显现器供给驱动显现对照度调理电压。
在这些利用中，电源的上电挨次长短常主要的。开电时必须保障+5V电源先接通。以后再接VEF，关电时必须先断掉VEE，以后再断掉VEE,不然会使电路的+5V逻辑电源不存在或未完整成立时，驱动电源VEE奉送到逻辑电路中，超越某些元件的耐压规模，引发元件破坏。
是以咱们建造了上面的电路，连在供电电源中，节制电源的上电挨次，获得了杰出结果。
双路电源开关挨次节制电路任务道理

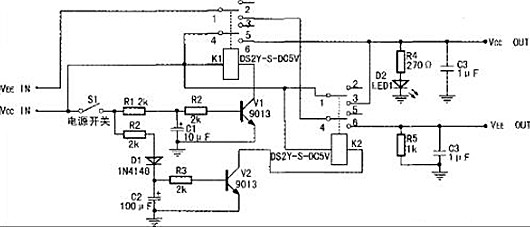

附图中Vcc IN接+5V电源输入，VEEIN接-10V电源输入，S1为电源开关，Vcc 0UT和VEE OUT为电源输入。
开电时，S1闭合，C1、C2充电，因C1取值比C2小良多，以是一段时辰后V1起首导通，动员继电器K1举措，闭合图示下方触点，使K1的1—2和4—6接通，从而使Vcc输入通到Vcc输入，逻辑电源通电，此时V匪输入才接通到K2的第4脚，为下一步VEE的连通做筹办。
颠末一段时辰提早(提早时辰取决于R1、R2、C1、C2的取值，普通取几十到几百毫秒)，V2导通，动员继电器K2举措，闭合图示下方触点，使K2的1—3和4—6接通，从而使’VEE输入通到VEE输入，驱动电源通电，同时又接通一起Vcc的通路。
二极管D1用于隔绝距离两路开关节制的通路，使它们互不影响，发光二极管D2唆使电源已接通。
断电时，S1断开，C1、C2放电，V1起首停止，节制继电器K1断开，堵截了VEE的通路，而此时K2依然接通，Vcc的通路由K2的1—3触点坚持着，是以驱动电源VEE先于逻辑电源Vcc断开。
C2放电实现后V2停止，K2断开，两路电源都被堵截。R5为放电阻，使VEE负载电荷经由过程它尽快放掉，削减负载上VEE电压的保持，进一步保障电源断电挨次的靠得住性。
附图中，继电器选用市道上罕见的松下直流继电器，驱动电压为5V，别的器件也都是罕见的元器件。建造时，电压的输入输入端接纳接线端子焊在线路板上，便利电源引线。
全部电路在Vcc=+3V时空载功耗为36毫安，Vcc=+5V时空载功耗为50毫安，对电源功率影响不大。
将利用双电源的负载直连续到稳压电源上，偶然候这些稳压电源自身不各路电源自力的开关，或为在出产或尝试中为削减操纵关键或操纵不注重，间接利用总开关来开关电源。很轻易产生因频仍开关电源引发的电路破坏。
颠末这一套开关电路转接，用一个开关节制电源通断，既便利操纵，又宁静靠得住，获得了较着的结果，使破坏大大削减。任务效力获得进步。
