PMOS、NMOS-全桥变更器道理详解-KIA MOS管
信息来历：本站 日期：2023-06-25
全桥变更器任务进程表示图

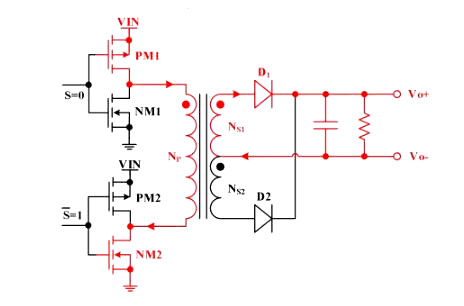

当S=0时，P型沟道MOS管PM1和N型沟道MOS管NM2导通，P型沟道MOS管PM2和N型沟道MOS管NM1停止，构成第一标的目的的断绝传输：
在变压器原边，电流从输入电源正端VIN颠末PM1后从变压器原边绕组NP的同名端流入，异名端流出，并颠末NM2后流到输入电源GND；
在变压器副边，电流从绕组NS1的异名端流入，同名端流出，再颠末正向导通整流二极管D1后达到变更器的输入端，绕组NS2无电流经由过程，整流二极管D2处于停止状况。

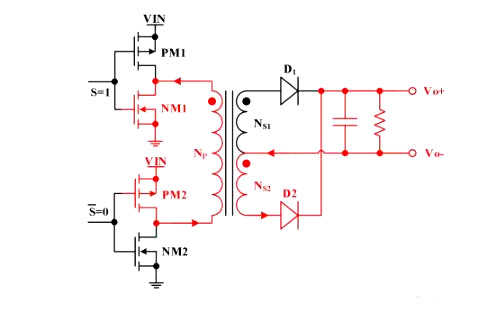

当S=1时，P型沟道MOS管PM2和N型沟道MOS管NM1导通，P型沟道MOS管PM1和N型沟道MOS管NM2停止，构成第二标的目的的断绝传输：
在变压器原边，电流从输入电源正端VIN颠末PM2后从变压器原边绕组NP的异名端流入，同名端流出，并颠末NM1后流到输入电源GND；
在变压器副边，电流从绕组NS2的同名端流入，异名端流出，再颠末正向导通整流二极管D2后达到变更器的输入端，绕组NS1无电流经由过程，整流二极管D1处于停止状况。
