PN结的击穿特征、伏安特征及电容效应-KIA MOS管
信息来历：本站 日期：2023-06-21
间接上图：

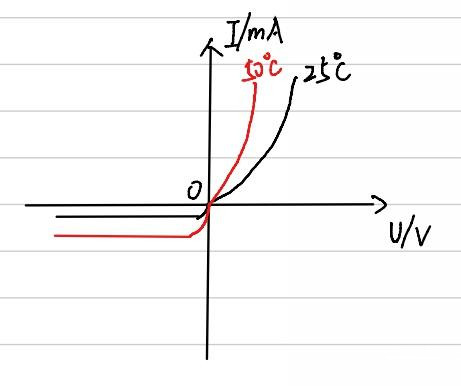

温度降低时，伏安特征曲线正偏的左移，反偏的下移。
经由过程图象咱们还能够发明，正向电压的压降随温度上高而降落。

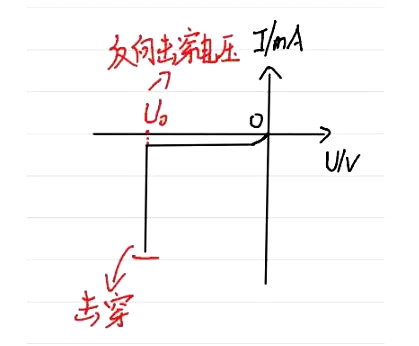

这里先容的两种击穿都是由于反向电流“过大”而击穿的，别离是“齐纳击穿”和“雪崩击穿”。
1、齐纳击穿
起首，搀杂浓度较高，空间电荷区窄，外加的反向不大时，内电场的电压明显加强，太强的时辰就会把共价键里的电子给“拽”出来，构成了大批的空穴对，致使“反向电流”急剧增大。
电流一大，会发生良多热量，在那一刹时，这个半导体就烧了，冒烟了。
2、雪崩击穿
起首，搀杂浓度较低，空间电荷区宽，内电场也逐步增大。途经电荷区的少子，会在电场的加快下取得很大的动能，大到能把共价键里的电子给“撞”出来，新出来的载流子也被电场加快，再去“撞”其余的，如许连锁反映，载流子一会儿变多了，反向电流也变大了。
电流一大，又一个半导体烧了。
由于电流大，半导体过热销毁的，构成永远性破坏的击穿，咱们又叫它“热击穿”。
咱们上面先容“势垒电容”和“分散电容”。
1、势垒电容
后面咱们先容到PN结的导电性时说到了正偏和反偏。
正偏时，P、N区的多子流入内电场，有点像电容充电那感受了；
反偏时，P、N区的多子从内电场分开，还像电容放点的模样。
是以，咱们把这类电容效应称为“势垒电容”。
2、分散电容
PN结外加正向电压时，N区的多子分散到P区，由于存在间隔，以是会构成浓度梯度，P区的多子分散到N区也是如斯，若是增大了正向电压，那末多子分散增添，仍然会存在浓度梯度，同理，减小正向电压也是一样的道理。这类电容的堆集与开释也像电容充放电时电荷的活动，这类效应咱们称“分散电容”。
