MOSFET-衬底偏压手艺图文详解-KIA MOS管
信息来历：本站 日期：2023-06-19
先简略回首下MOSFET的导经由过程程。

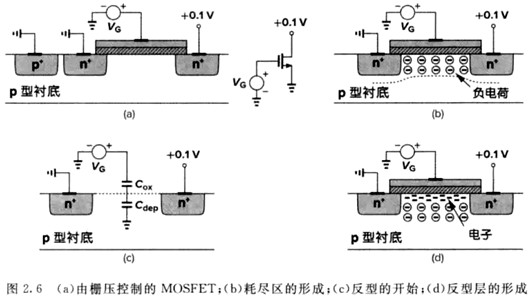

当Vg从0V起头回升的时辰，p衬底中的多子空穴会被赶离栅区从而留下负电荷（空穴没法挪动，现实上是电子的挪动，电子从衬底被抽取下去，与p型半导体中的受主杂质比方硼连系，使得共价键饱和，既不可挪动的电子，也不可挪动的空穴）；
此时栅极与衬底组成电容器的南北极，是以衬底上负电荷的量和栅上正电荷的量不异； 由于p型半导体中是多子空穴导电，终究在p型衬底中构成一个多子耗尽的地区即耗尽层；
跟着Vg增添，耗尽层宽度和，氧化物和硅界面处的电势也增添； 这时辰布局近似两个电容串连：栅氧化层电容（Cox，这是一个牢固电容，Cox = εox/dox）和耗尽层电容（Cdep，这是一个可变电容，Cdep = εdep/ddep，ddep耗尽层宽度会增添）；
当Vg进一步增添的时辰，源漏之间的栅氧下就构成了载流子沟道； 构成沟道所对应的Vg成为阈值电压Vth；
Vth凡是界说为界面的电子浓度即是p型衬底的多子浓度时的栅压； Vth有以下抒发式：
此中Qdep是耗尽层的电荷；
以上会商都是假定衬底和源端是接地的，若是NMOS的衬底电压Vb比源端电压Vg小的时辰会产生甚么环境。

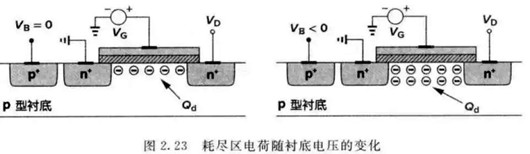

假定Vs=Vd=0，Vg略小于Vth使得栅下构成耗尽层可是还不反型层构成。 当Vb变得更负的时辰，将会有更多的空穴被吸收到衬底，同时留下大批的负电荷，耗尽层变得更宽了，由Vth的抒发式可知，阈值电压是耗尽层电荷总数的函数，由于在反型之前，栅上的电荷是即是耗尽层电荷的。
是以，跟着Vb的降落，Qd增添，Vth也增添。 这称为反向衬底偏置或体效应，能够抒发为以下公式：

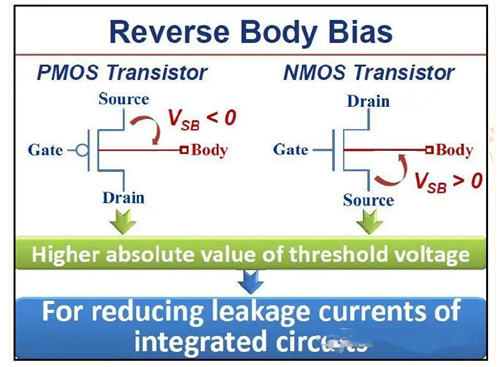

而阈值电压的增大，能够下降晶体管的泄电流，这类低功耗手艺就称为反向衬底偏置手艺。
上述会商同时合用于PMOS，区分在于，对PMOS来讲，衬底加正偏压，Vsb < 0时阈值电压会增大。
