MOSFET器件-亚阈值摆幅（STS)详解-KIA MOS管
信息来历：本站 日期：2023-06-19
亚阈值摆幅是权衡晶体管开启与关断状况之间彼此转换速度的机能目标，它代表源泄电流变更十倍所需要栅电压的变更量，又称为S因子，S越小象征着开启关断速度ON/OFF越快。

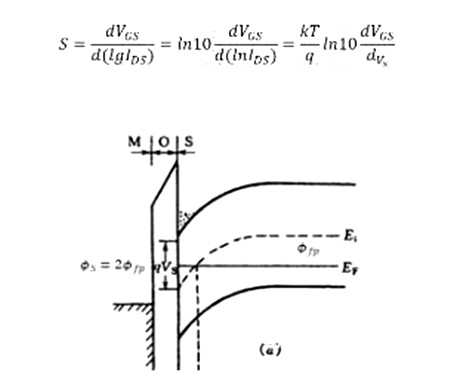

亚阈值摆幅 (Subthrehold Swing)是指源泄电流IDS每降低一个数目级VGS的变更。即

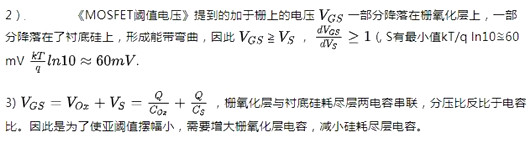

按照亚阈值摆幅的界说和上式，咱们能够有以下几点思虑，
1）咱们但愿亚阈值摆幅越小越好；器件在亚域区，即栅压小于阈值电压时，器件完整关断，源泄电流为零。一到阈值电压，晶体管敏捷翻开；以是最好电流绝对电压变更长短常活络的，也便是很小的栅极电压变更就能够引发电流一个数目级的变更。是以S小，反应了更好的栅控才能，小的亚阈值泄电流。
亚阈值摆幅影响身分：
1)温度，温度降低，亚阈值摆幅增大
2)栅氧化层电容增大，亚阈值摆幅减小；利用high k介质，减小栅氧化层厚度，都能够使亚阈值摆幅减小。
3)Si耗尽层电容减小，亚阈值摆幅减小；使耗尽层宽度增大的身分，比方衬底浓度Na减小，衬底偏置电压增大，会使亚阈值摆幅减小。
4)栅氧化层和衬底硅界面会存在一些界面缺点，能寄存电荷，这些缺点的增添，相称于叠加了一个电容，会使亚阈值摆幅增大。
5)沟道长度较小会使得栅控才能削弱，亚阈值摆幅增大。
6)栅电压增大，跟着外表反型加强，栅对channel的节制才能就越弱，亚阈值摆幅增大。

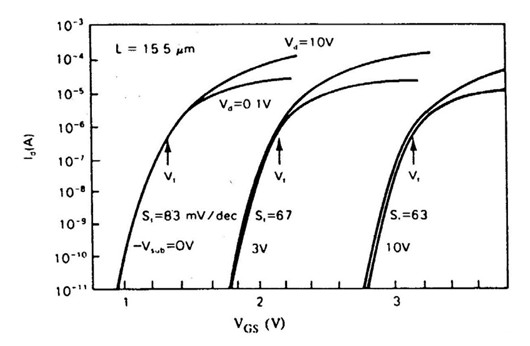

衬偏效应和栅电压对亚域区机能的影响
