1、通俗按键

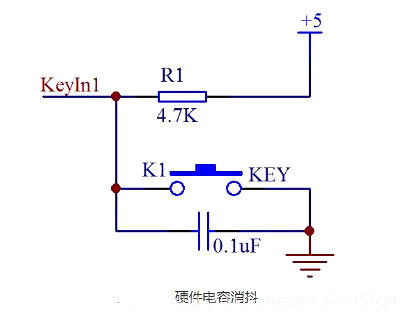

通俗利用的按键道理图以下图所示，由按键、上拉电阻和消抖滤波电容组成。按键断开时KeyIin1处电压被上拉到+5V，当按键闭合时把KeyIin1电压拉到0V，与按键并联的电容起到滤除按键按下与弹起时的高频旌旗灯号。
2、74HC148编码器按键
当须要利用多个按键输入并且须要按键间断旌旗灯号时能够斟酌利用74HC148（8-3编码器）组成的按键电路，这类电路能够削减按键所占用的I/O口和供给一个间断触发旌旗灯号。

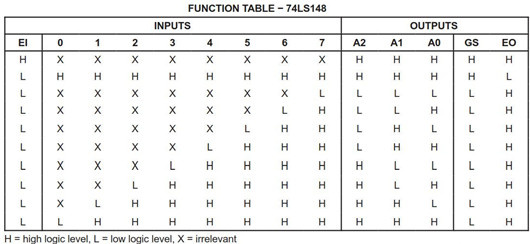

74HC148能够任务在3.3V的电压下，能与一些3.3V的单片机或处置器间接相连，74HC148的真值表以下图所示。
在准确设置装备摆设使能旌旗灯号后，0-7号管脚有肆意一个管脚呈现低电平，A0\A1\A2会输入对应的编码组合，同时GS拉低。GS能够用作间断旌旗灯号，在间断办事函数中读取A0/A1/A2的值，查表能够晓得是哪一个按键被按下。

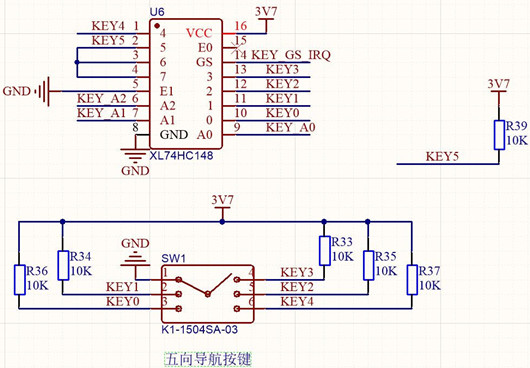

74HC148组成的按键电路图以下图所示，因为74HC148是具有优先级的编码器，以是未利用的管脚最好经由过程上拉电阻接到VCC。
3、ADC按键

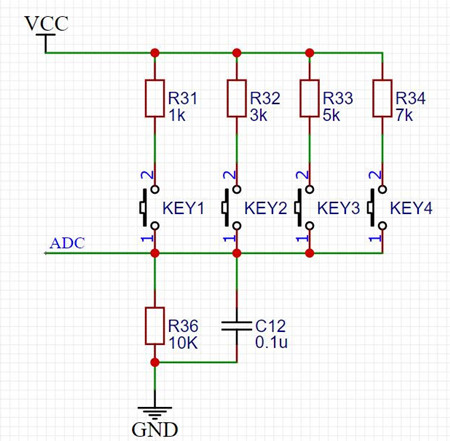

在引脚资本严重，同时MCU又具有ADC的利用中，能够斟酌利用ADC按键，其电路组成以下图所示。
当某个按键按下时，按键对应的电阻与R36串连组成分压电路，C12作为滤波电容，滤除搅扰旌旗灯号，进步ADC检测的不变性。ADC收罗R36上的电压，能够利用查表或计较的体例获得被按下按键的序号。
这类计划长处是只须要一个ADC管脚便可辨认多个按键的举措，还能够检测多个按键同时按下的举措，对ADC的精度也不很高的请求；错误谬误是不能供给间断触发旌旗灯号。
在分压电阻取值时应当注重差别按键按下时对应的电压差不能小于ADC的检测精度，不然没法辨认究竟是哪一个按键按下。
别的，ADC检测到的值并不是切确不变的，而是会在某个电压规模内发抖，在编写法式时能够接纳判定电压规模的体例来防止误判。
