PMOS负载开关电路-单按键开关电路-KIA MOS管
信息来历：本站 日期：2023-06-16
本次名目上须要完成的功效是操纵PMOS设想一个开关电路，完成一款装备的开关节制。被控装备12V供电，供电电流小于3A便可。且为了进步呼应速率，使流过该装备的电流尽能够的大。该装备内阻约莫为6ohm。

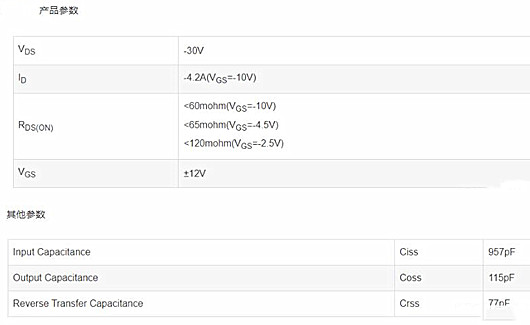

PMOS产物参数
设想电路

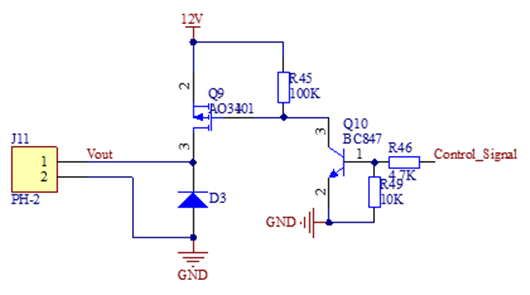

设想并调试好的电路以下图所示，因为供电电压和驱动电压都能够利用12V，以是接纳了以下较为简略的计划。
如图所示，Q9 栅极（G）经由过程100k电阻上拉到12V，源级（S）间接毗连至12V电源侧，漏极（D）毗连到被控装备，被控装备两头并联二极管，用于关断装备后，开释被控装备上的能量。
在默许环境下，Q9 栅极被拉到12V，此时Vgs=0，PMOS处于停止状况，被控装备关断。
为了完成对PMOS的节制，后边增添了一级PNP组成的电路，当Control_Signal为高电日常平凡，此时Q10 NPN三极管处于导通状况，使得Q9的栅极拉到GND，此时Q9 VGS之间的电压为-12V，Q9处于导通状况。
反之当Control_Signal为低电日常平凡，Q10 NPN三极管处于停止状况，此时Q9的栅綦重新被R45拉高到12V电源上，Q9规复停止状况。

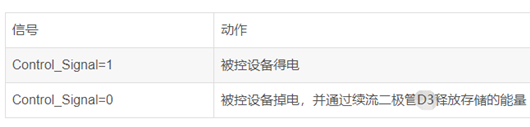

节制逻辑以下
经由过程以上阐发，利用该电路，便操纵PMOS完成了一个最根基的负载开关功效。
补充：Control_Signal能够有轻触开关节制 输入到按时开关IC， 输入凹凸电平节制PMOS(更好) 或NMOS。
