NPN三极管导通前提
1、Ib约莫为1mA摆布
2、Vbe＞0.7V（是以设想时，需保障Vbe＞0.7V，这个是导通前提）；但三极管导通时Vbe= 0.7V摆布
就仿佛对二极管，若是想让它导通，就要保障其两头压差高于0.7V (只需高于0.7V 你设想成5V 10V 都能够)，但二极管一旦导通，其两头电压便是0.7V；
斟酌点：

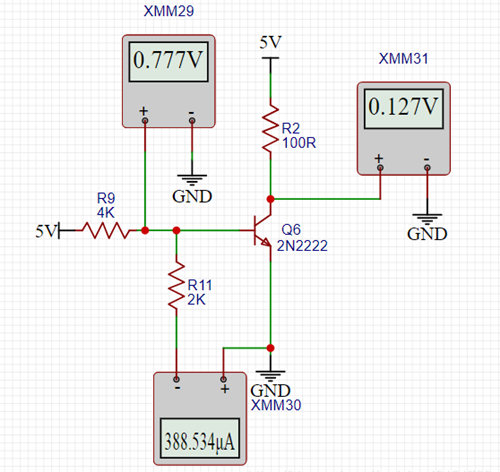

电阻R9的感化：用于设置Ib的巨细（咱们假定当NPN导通时，此时Vb=0.7V,是以流过R9的电流约为（5-0.7）/4=1mA摆布）
R11的感化：
（1）若是不R11、假定开关旌旗灯号断开，三级管的b极就悬空；此时其属于高阻态（不肯定状况），极易遭到内部的高压静电、雷击、内部搅扰旌旗灯号的影响；致使三极管误导通和击穿破坏；

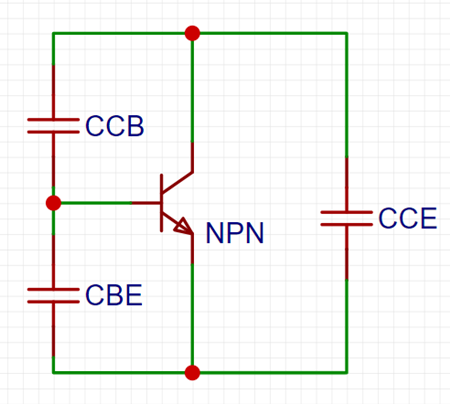

（2）由于工艺的缘由的缘由，三极管的三个极之间都存在寄生电容；当三极管关断的时辰，电容CBE能够经由过程R11更快速的放电，加速三极管关断速率（使得其任务在缩小区的时辰减小）
R11阻值的挑选：
（1）必须要保障R11与R9在b极的分压宁静的大于0.7V,管子能力导通
（2）若是R11过大，会致使三极管关断时辰变慢

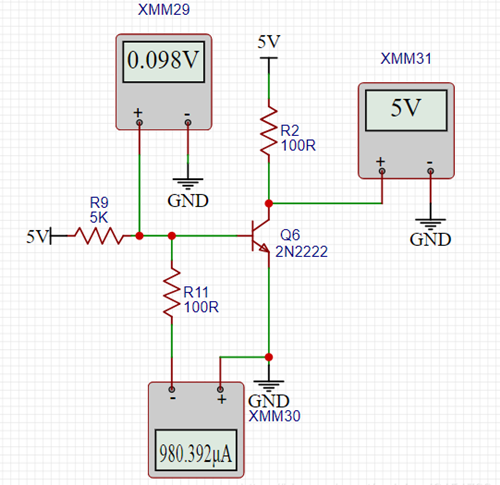

（3）R11在知足分压请求的前提下若是阻值太小，会致使功耗变大（0.7V/R11）
（4）据其余工程师的经历，R11选2K(小我感觉，这个值必然要知足第一个前提，在其摆布就能够了)
总结：
(1).三极管开关电路设想的思绪是一种 假定成真 的设想体例：便是根据其完整导通的时辰挑选各类参数，而不是先选参数后判定其是不是导通
(2).对R9和R11的分压要知足Vbe大于0.7V（比方这个图中设想的Vb=5*(2/6)=1.6V）但为甚么实测出来是0.7V而不是1.6V
这是由于be间的特征很像一个二极管，只需其压差大于0.7V 其压差便是0.7V
是以你要做的便是保障其大于0.7V
