MOS管面对面毗连
本文分享一个简略的电路，这个电路在电源办理、充电节制等良多利用中都能够见到，为甚么要用两个PMOS完成通断呢？下文就具体阐发一下。

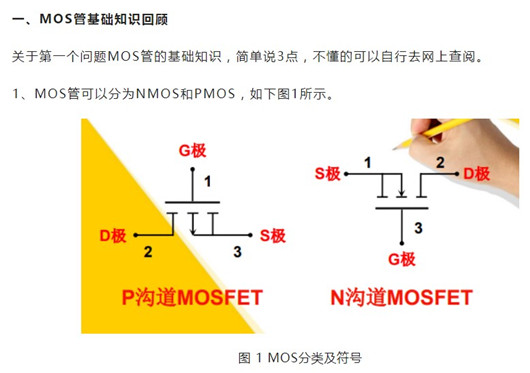

MOS管能够分为NMOS和PMOS，以下图所示。
MOS分类及标记

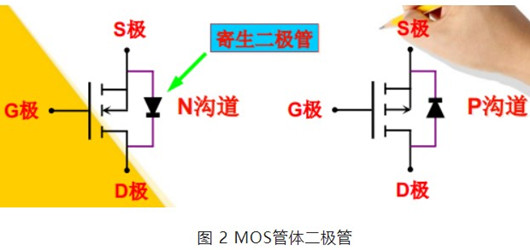

固然有的电路标记中还会把MOS管的体二极管画出来，以下图2所示。
其体二极管标的目的的判定体例以下：
对NMOS，体二极管由S极指向D极；
对PMOS，体二极管由D极指向S极；
MOS管体二极管
其通断特征是如何的呢？
简略来讲：
N沟道：UG>US时导通。（简略以为）UG=US时停止；
P沟道：UG<US时导通。（简略以为）UG=US时停止；
PMOS面对面毗连：
根基任务道理：
当KEY输入为低电日常平凡，Q1的栅源电压Vgs=0，Q1不导通。由于Q1不导通，以是Q2的栅源之间电压相称，以是Q2也不导通，所示VOUT不输入。
当KEY输入为高电日常平凡，Q1的栅源电压Vgs>Vgs(th)，Q1导通。A点电位变为低，Q2由于有体二极管的缘由，以是B点电压为VIN-0.7，以是对Q2来讲Vgs=0-(VIN-0.7)=0.7-VIN<Vgs(th)，以是Q2导通，Q2导通落后而致使B点电压变为VIN，此时对Q3来讲，栅源电压Vgs=0-VIN=-VIN<Vgs（th），以是Q3也导通，以是全部电路导通，完成VIN到VOUT的输入。
电阻R1的感化，避免MCU无输入时，MOS管误触发。
