ZVS的完成计划
ZVS即在MOSFET驱动到来前，Vds电压已为零了。由于节点电容上电压的存在，要完成ZVS，须要一个和励磁电流反向的电流流过变压器原边电感。
传统的QR，由于退磁后变压器低级电感的初始电压即副边反射电压，振荡是阻尼的，是以开关节点可以或许或许到达的最低电压只能是Vin-Vor，能不能ZVS取决于输入电压和反射电压。
对宽规模输入，不太可以或许或许全输入规模完成ZVS；若是再加上宽规模输入（比方PD和谈5-20V输入的适配器），ZVS的完成就愈发坚苦。
为了完成这个反向的电流，对电感而言，只需对它反向励磁，有源钳位反激便是如许一个思绪。

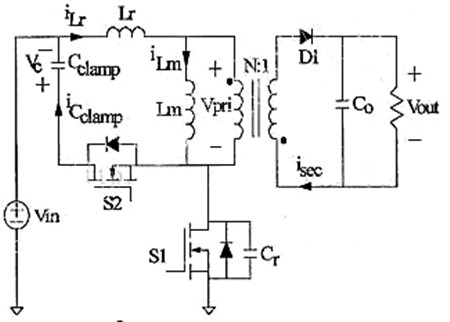

绝对传统反激，有源钳位反激中RCD接收不可控导通的D变成了可控导通的MOSFET，钳位电容容值弘远于接收电容。漏感能量存储在钳位电容中，在钳位电容上构成一个绝对安稳的电压。
在原边主MOSFET守旧前，若是先将钳位管守旧一段时候，原边电感将反向励磁，关断钳位管后，励磁电流标的目的稳定，这个电流抽取结电容电荷，最初完成主MOSFET的ZVS。
有源钳位的益处是不仅完成了ZVS，同时可以或许或许收受接管漏感能量，但从电路布局上，增添了一颗高边钳位管，节制IC须要高压浮区，本钱大幅回升。
本文要会商的ZVS反激，讲的是不转变传统反激电路根基布局，不增添额定的器件，仅从节制上想体例来完成。
后面提到，为了完成ZVS，须要在原边管守旧前，在原边电感上构成原边一个负电流，即原边电感须要反相励磁。ACF底子体例便是在原边电感上间接反相励磁，价格是必须增添一个可控守旧和关断MOSFET。
对Flyback，变压器实质上是一个耦合电感，要在原边电感构成负电流，这反相励磁实在是可以或许从任一绕组下去操纵的，由于关断后，能量可以或许从任一绕组开释。基于这个道理，ZVS的完成就变得相称简略了。
试想一下，任务在DCM下，带有有同步整流的Flyback，若是副边退磁完成后同步整流持续坚持守旧，那末输入电压将会从输入绕组对变压器励磁，只需在原边守旧前必然时候内关断同步整流，变压器内存储的能量就会寻觅路子开释，而此时，它就会反抽原边开关节点电容构成负电流，只需励磁能量充足，反抽时候（同步整流关断到原边守旧的死区时候）适合，就可以或许确保零电压守旧。
固然，励磁可以或许在变压器上其余任何一个耦合的绕组长进行。

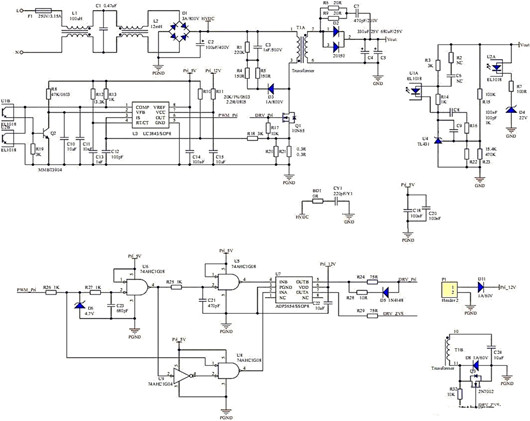

先上第一个道理图，用一个定频PWM节制器共同一些数字逻辑电路，完成同步整流与原边驱动的互补输入，同时留有死区，这个电路颠末考证，DCM下可以或许从副边同步整流倒灌，完成原边零电压守旧。
这类计划有一个很大的题目，注入的能量消耗可以或许或许远跨越ZVS带来的收益。
同步整流若是与原边完整互补，那深度DCM下，反灌到变压器的能量可以或许或许弘远于原边结电容存储能量，较大的能量在一来一回中丧失了。

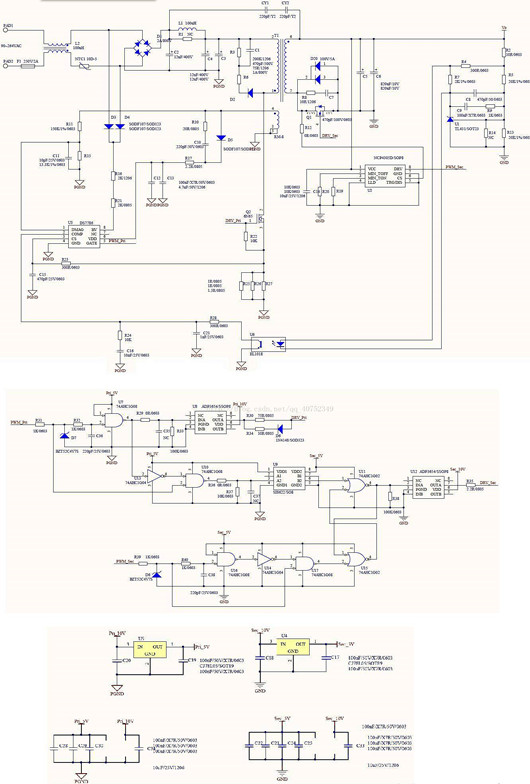

接上去上另外一个图，这类完成非互补的驱动，只是在原边守旧前打出一个小脉冲，未几不少，恰好可以或许或许抽干结电容能量就好。
