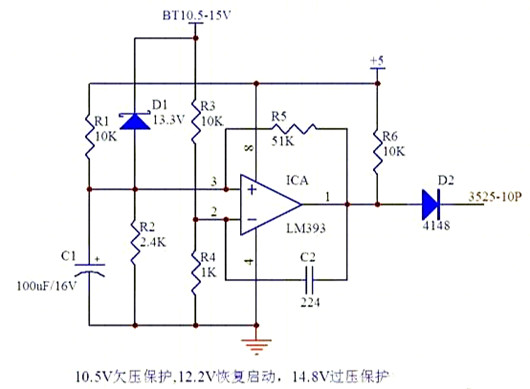

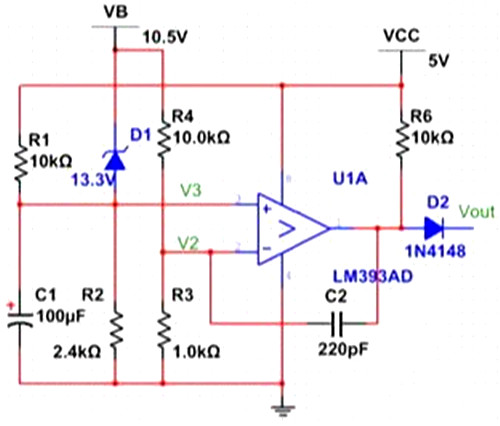

一款很适用的逆变器欠压过压掩护电路：
在做逆变器时，咱们老是要设想一款欠压过压掩护电路，下面图中的电路有如下特色：
1.只用了一个单位的比拟器来实现欠压和过压掩护功效，以是绝对用二个比拟器的电路来说，比拟简略。
2.当BT电压降到10.5以下时，比拟器输入高电平，封闭3525的PWM输入，由于该比拟器加了一个正反应电阻R5，以是电路具备回差值，这时候，若是BT上升到12.2V时，比拟器反转，输入低电平，逆变器又主动从头启动。
3.当BT电压由于某种缘由升到14.8以上时，D1导通，比拟器输入高电平，封闭逆变器。D1稳压值为13.3V时，掩护门限为14.8V，如要不适合的稳压管，能够用10V+3.3V二个串连起来用，结果一样的。
如上是12V时的参数，若是要用于24V体系，只需修改几个电阻的参数就能够了。
