过压掩护电路：过压掩护自锁节制电路-KIA MOS管
信息来历：本站 日期：2023-05-31
过压掩护自锁节制电路
概述(电路种别、完成首要功效描写)：
在电源体系中，当反应回路生效时，输入电压不受控，电压降低超越划定规模，此时太高的输入电压有能够形成后续电器装备的破坏。为处理这题目，凡是在电源中增添过压掩护电路。过压掩护的体例普通有三种。
A、钳位型：当反应生效时，经由过程过压钳位电路将输入电压钳位在一个定值。
B、间歇掩护型：当反应生效时，经由过程掩护电路使输入电压往返重启，输入电压的最高点为过压掩护点。
C、自锁型：当输入电压到达过压掩护点时，电路举措，封闭PWM使模块无输入。在解除毛病后再重启电源输入才一般供电。下述电路为自锁型节制电路。
电路组成(道理图)：
任务道理阐发(首要功效、机能目标及完成道理):

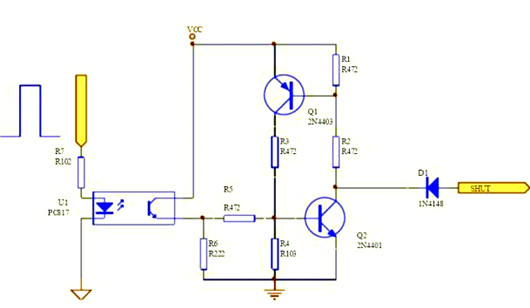

上图中为断绝的自锁型节制电路。当过压掩护旌旗灯号CONTROL端给出一个高电日常平凡，U1中的三极管导通，VCC为全部电路的供电端。
Vcc经R5给Q2一个基极电流，Q1导通并进入饱和状况，SHUT端被Q2拉至低电平，PWM封闭电源无输入。
Q2同时节制Q1的导通。当 Q2导通时，Q1的基极电流经R2到地，Q1导通，经R3再供给一个基极电流给Q2，保持Q2的导通。Q1及R1、R2、R3组成了Q2的正反应电路。
电路的优错误谬误
长处：可有用的停止自锁掩护，全部电路等效于一个可控硅。
错误谬误：全部电路须要一个牢固的Vcc。当PWM电源端无供电时，也需保障上图中VCC电压的存在。
利用的注重事变：
1. 此电路要有延续的供电自锁才有用。
2. 此电路不宜利用在无人值守的电源体系里。
