ESD根基观点及ESD发生来历详解-KIA MOS管
信息来历：本站 日期：2023-05-30

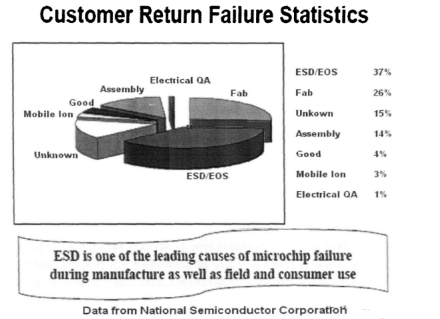

CMOS工艺集成电路制作手艺已进入纳米时期，跟着特点尺寸的下降，ESD (Electro-Static Discharge，静电放电）题目愈来愈成为集成电路中最首要的靠得住性题目。
ESD根基观点
ESD界说：ESD（Electro-Static discharge）的意义是“静电开释”。ESD是20世纪中期以来构成的以研讨静电的发生、风险及静电防护等的学科。是以，国际上习气将用于静电防护的东西统称为ESD，中文名称为静电阻抗器。
静电放电，很轻易构成电子元件或电子体系蒙受过分电应力而永远粉碎。
在芯片制作、出产、测试、搬运等进程中，静电会堆集在人体、仪器、装备当中，乃至芯片自身也会堆集静电，这些静电一旦在某些环境下形放电通路，那末芯片便有能够蒙受高压、大电流的静电放电侵害。
ESD的防护：
增强任务场合对静电堆集的节制
必须增强集成电路自身对静电放电的耐受才能，ESD掩护设想成为一切芯片设想时必须斟酌的一局部。
ESD的根基熟悉
当两个带有相反电荷的物体相打仗时就会发生放电的景象，并且这类景象在芯片利用和出产中到处可见。
比方摩擦、离子注入等进程中很轻易构成芯片中的静电堆集，当堆集有电荷的芯片与人体、机械导体、别的芯片打仗时，就有能够发生静电放。
这个进程能够延续几纳秒到几百纳秒，放电电压能够高达几百伏乃至上千伏，放电电流能够高达数安培乃至数十安培，芯片内的器件在如许高压、大电流的感化下会发生不可逆的粉碎，这是须要设想ESD掩护电路的底子缘由。
ESD发生来历
人体放电形式(HBM,Human Body Model):
是指因人体经过进程摩擦或其余身分堆集了静电，此时当人去碰触IC时，人体上的静电便会经过IC的PIN脚进入IC内，再经过IC放电到地。芯片级普通用HBM来做测试。
机械放电形式(MM,Machine Model):
是指机械（比方机械手臂）自身堆集了静电，当此机械碰触IC时，该静电便经过IC的PIN脚放电。此放电的进程时候更短，电流更大。
元器件充电形式(CDM,Charge Device Model):
是指IC先因摩擦或其余身分而在IC外部堆集了静电，但在静电堆集的进程中IC并未遭到毁伤。这类带有静电的IC在处置进程中，当其PIN脚碰触到接地面时，IC外部的静电便会经过PIN脚自IC外部构成放电，此种形式的放电时候能够只在几ns内。（最利害）
电场感到形式（Field-Induced Mode）：
这类形式是因为内在电场影响芯片电荷引发的。进程近似于CDM。

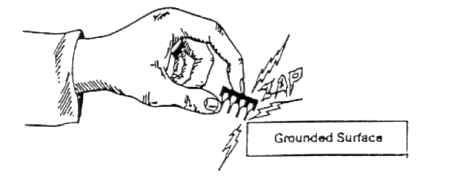

图3 HBM形式的ESD模子

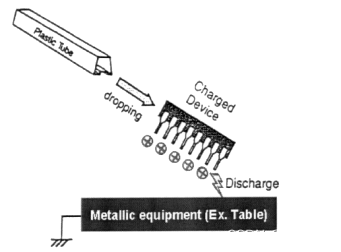

图4 CDM形式的ESD模子
