面对面二极管

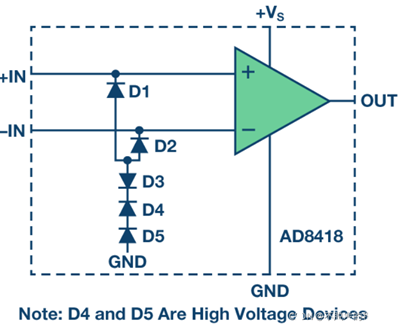

当许可输出电压规模跨越电源电压时，也能够操纵面对面二极管。下图所示的缩小器接纳面对面二极管来为器件供给ESD掩护，接纳3.3 V电源供电时，其许可电压最高到达70 V。D4和D5是高压二极管，用于应答输出引脚上能够存在的高电压；当输出电压在一般任务规模之内时，D1和D2用于避免泄电流。
在这类设置装备摆设中，不倡议操纵这些ESD单位来供给过压掩护，由于若跨越高压二极管的最大反偏电压，很轻易形成器件破坏。
无ESD箝位

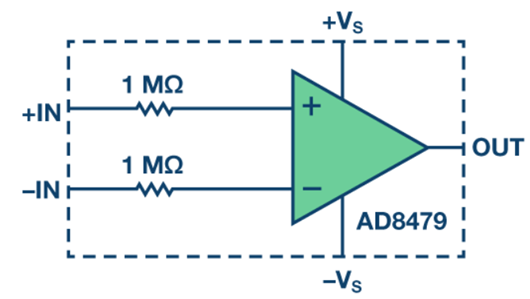

某些器件的前端不ESD器件。很明显，若是不ESD二极管，设想职员固然没法将其用于箝位。之以是提到这类架构，是由于在研讨过压掩护 (OVP) 时，须要注重这类环境。下图所示的器件仅操纵大阻值电阻掩护缩小器。
除解ESD单位若何完成以外，还必须晓得若何操纵这些布局供给掩护。典范操纵操纵串连电阻来限定额外电压规模内的电流。

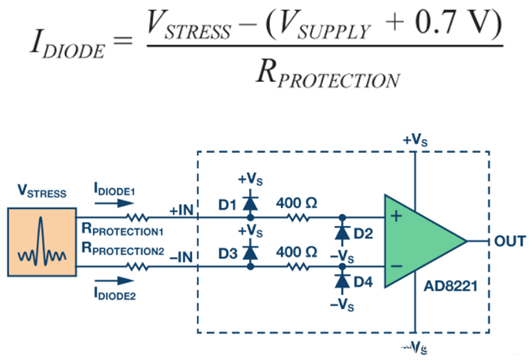

当缩小器设置装备摆设为下图所示时，或输出受毗连到电源的二极管掩护时，输出电流限值可操纵以下公式计较。
上述公式用到一个假定，即VSTRESS ＞ VSUPPLY。若非如斯，应测得更切确的二极管电压并将其用于计较，而不要操纵0.7 V的类似值。
上面是一个计较实例，此中缩小器接纳±15 V电源供电，要提防的输出过压高达±120 V，输出电流限定在1 mA。按照公式，咱们能够操纵这些输出停止计较：
按照上述请求，RPROTECTION ＞ 105 kΩ可将二极管电流限定在 1 mA以下。
