运算缩小器电压掩护--ESD完成计划-KIA MOS管
信息来历：本站 日期：2023-05-29
本文将先容各类范例的ESD完成计划，会商每种计划的特色，上面先容一些较为罕见的计划。
1、毗连到电源的二极管

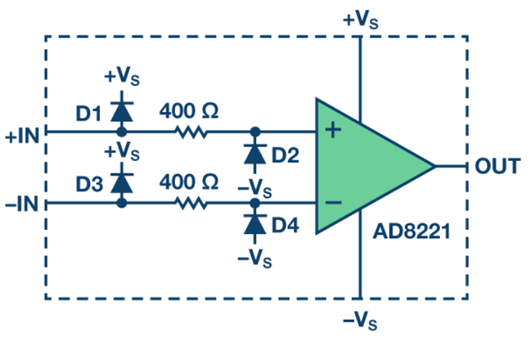

下图是一个缩小器实例，二极管毗连在输出引脚和电源之间。在一般任务前提下，二极管反偏，但当输出高于正电源电压或低于负电源电压时，二极管变为正偏。当二极管变为正偏时，电流颠末缩小器的输出端流至响应的电源。
当过压跨越+Vs时，缩小器本身不会限定输出电流，须要内部增添串连电阻来限流。当电压低于–Vs时，400 Ω电阻会起到必然的限流感化，设想时应当归入斟酌中。

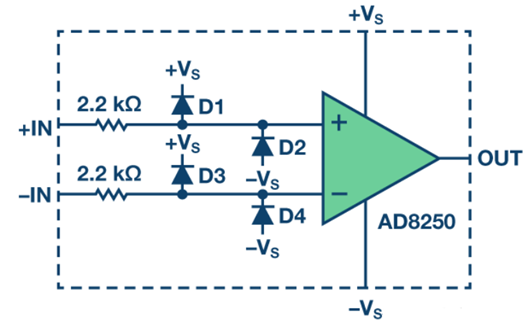

下图显现了一个具备类似二极管设置装备摆设的缩小器，但在本例中，电流受内部2.2 kΩ串连电阻的限定。它与上图所示电路的区分不只在于限流电阻R的值，还在于2.2 kΩ可掩护电路不受+Vs以上电压的影响。
2、限流JFET场效应管

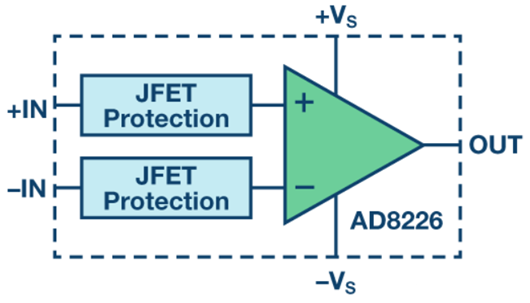

与以上计划差别，IC设想能够利用限流JFET场效应管取代二极管箝位。下图显现了一个例子，当输出电压跨越器件的额定任务规模时，JFET场效应管被用来掩护器件。JFET场效应管输出使该器件本身就能够耐受相反供电轨的最高40 V电压。因为JFET场效应管会限定流入输出引脚的电流，是以ESD单位没法用作额定的过压掩护。
当须要最高40 V的电压掩护时，此器件的JFET场效应管掩护可供给严酷受控的、靠得住的、完整明白的掩护计划。
3、二极管重叠

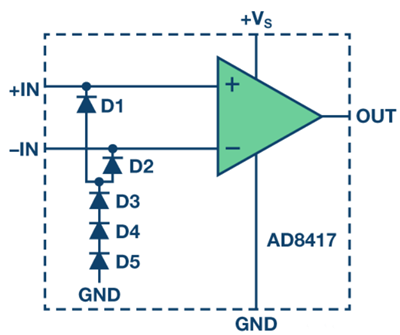

在许可输出电压跨越电源电压或地的利用中，能够利用二极管重叠来避免输出受ESD事务的影响。下图所示的缩小器便是接纳重叠二极管掩护计划，该设置装备摆设利用二极管串来提防负瞬变。
在可用输出规模内，二极管串用于限定泄电流，但当跨越负共模规模时，它就会供给掩护。记着，二极管串的等效串连电阻是限流办法。对给定电压，可利用内部串连电阻来下降输出电流。
