IC,IC封装称号剖析大全,初学者必学！
信息来历：本站 日期：2017-09-04
封装的感化：
封装对集成电路起着机器之策撑持和机器掩护、环境掩护；传输旌旗灯号和分派电源，散热等感化。
名词释义
将IC牢固于柔性线路板上晶粒软膜构装手艺，是操纵软质附加电路板作封装芯片载体将芯片与软性基板电路接合的手艺。
即芯片被间接绑定在玻璃上。这类体例能够或许大大减小全部LCD模块的体积，并且易于多量量出产，操纵于花费类电子产物，如手机，PDA等。

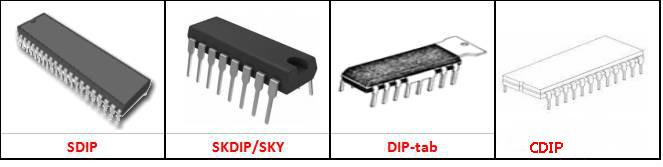

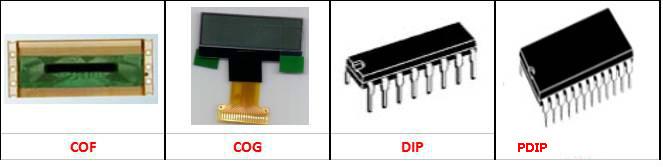

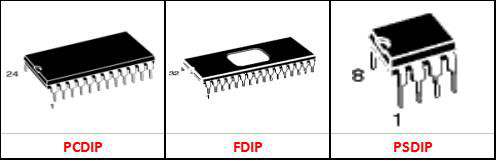

双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装资料有塑料和陶瓷两种。DIP 是最提高的插装型封装，操纵范围包含规范逻辑IC，存贮器LSI，微电机路等。引脚中间距2.54mm，引脚数从6 到64。封装宽度凡是为15.2mm。有的把宽度为7.52mm 和10.16mm 的封装别离称为skinny DIP 和slim DIP(窄体型DIP)。但大都环境下并不加辨别， 只简略地统称为DIP。别的，用低熔点玻璃密封的陶瓷DIP 也称为cerdip。
P-Plasti,表现塑料封装的暗号。如PDIP 表现塑料DIP。
缩短型DIP。插装型封装之一，形状与DIP 不异，但引脚中间距(1.778mm)小于DIP(2.54mm)，因此得此称号。引脚数从14 到90。也有称为SH－DIP 的。资料有陶瓷和塑料两种。
DIP 的一种。指宽度为7.62mm、引脚中间距为2.54mm 的窄体DIP。凡是统称为DIP(见DIP)。
DIP 的一种。
C-ceramic，陶瓷封装的暗号。比方，CDIP表现的是陶瓷DIP。是在现实中常常操纵的暗号。
DICP(dualtapecarrierpackage)
两侧引脚带载封装。TCP(带载封装)之一。引脚建造在绝缘带上并从封装两侧引出。因为操纵的是TAB(主动带载焊接)手艺，封装形状很是薄。经常利用于液晶显现驱动LSI，但大都为定成品。别的，0.5mm厚的存储器LSI簿形封装正处于开辟阶段。在日本，按照EIAJ(日本电子机器产业)会规范划定，将DICP定名为DTP。
陶瓷DIP(含玻璃密封)的别称。

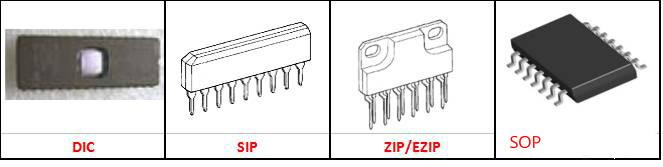

单列直插式封装。引脚从封装一个正面引出，摆列成一条直线。当拆卸到印刷基板上时封装呈侧立状。引脚中间距凡是为2.54mm，引脚数从2 至23，大都为定制产物。封装的形状各别。也有的把形状与ZIP 不异的封装称为SIP。

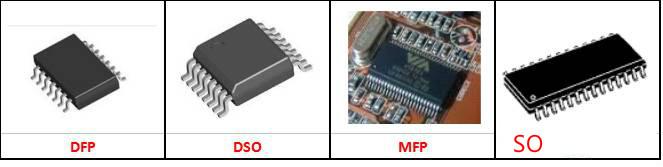

小形状引脚封装。
窄间距小外型塑封装，1968~1969年飞利浦公司就开辟出小形状封装(SOP)。

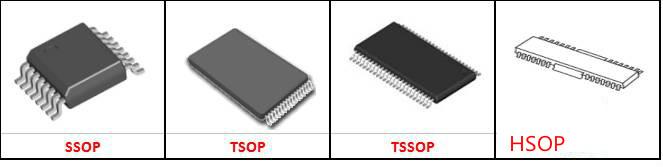

意义是薄型小尺寸封装。TSOP内存是在芯片的四周做出引脚，接纳SMT手艺(外表装置手艺)间接附着在PCB板的外表。
薄的减少型SOP。比SOP薄，引脚更密，不异功效的话封装尺寸更小。
H-(with heat sink),表现带散热器的标记。比方，HSOP 表现带散热器的SOP。
两侧引脚扁平封装。是SOP 的别称(见SOP)。之前曾有此称法，此刻已根基上不必。10、DIC(dual in-line ceramic package)陶瓷DIP(含玻璃密封)的别称(见DIP)。
两侧引脚小形状封装。SOP 的别称(见SOP)。局部半导体厂家接纳此称号。
小形扁平封装。塑料SOP 或SSOP 的别称(见SOP 和SSOP)。局部半导体厂家接纳的称号。
SOP 的别称。天下上良多半导体厂家都接纳此别称。(见SOP)。
SOP 的别称(见SOP)。外洋有良多半导体厂家接纳此称号。

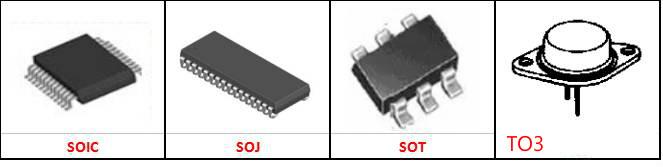

SOJ 形引脚小外型封装。外表贴装型封装之一。引脚从封装两侧引出向下呈J 字形，故此得名。凡是为塑料成品，大都用于DRAM 和SRAM 等存储器LSI 电路，但绝大局部是DRAM。用SOJ 封装的DRAM 器件良多都拆卸在SIMM 上。引脚中间距1.27mm，引脚数从20 至40(见SIMM)。
小外型晶体管，SOP系列封装的一种。
晶体管封装。

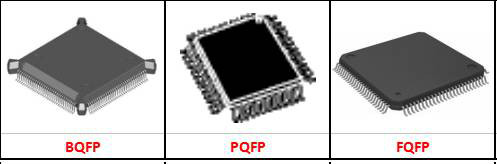

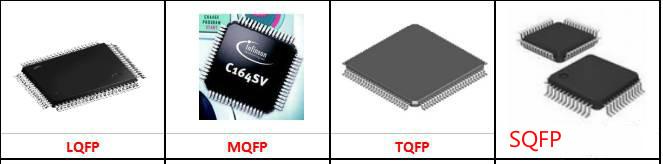

四侧引脚扁平封装。外表贴装型封装之一，引脚从四个正面引出呈海鸥翼(L)型。基材有陶瓷、金属和塑料三种。从数目上看，塑料封装占绝大局部。当不出格表现出资料时， 大都环境为塑料QFP。塑料QFP 是最提高的多引脚LSI 封装。不只用于微处置器，门摆设等数字逻辑LSI 电路，并且也用于VTR 旌旗灯号处置、声响旌旗灯号处置等摹拟LSI 电路。引脚中间距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm 等多种规格。0.65mm 中间距规格中最多引脚数为304。日本将引脚中间距小于0.65mm 的QFP 称为QFP(FP)。但此刻日本电子机器产业会对QFP 的形状规格停止了从头评估。在引脚中间距上不加区分，而是按照封装本体厚度分为QFP(2.0mm～3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三种。别的，有的LSI 厂家把引脚中间距为0.5mm 的QFP 特地称为缩短型QFP 或SQFP、VQFP。但有的厂家把引脚中间距为0.65mm 及0.4mm 的QFP 也称为SQFP，至使称号稍有一些紊乱。QFP 的错误谬误是，当引脚中间距小于0.65mm 时，引脚轻易曲折。为了避免引脚变形，现已呈现了几种改良的QFP 种类。如封装的四个角带有树指缓冲垫的BQFP(见BQFP)；带树脂掩护环笼盖引脚前端的GQFP(见GQFP)；在封装本体里设置测试凸点、放在避免引脚变形的公用夹具里便可停止测试的TPQFP(见TPQFP)。在逻辑LSI 方面，不少开辟品和高靠得住品都封装在多层陶瓷QFP 里。引脚中间距最小为0.4mm、引脚数最多为348 的产物也已问世。别的，也有效玻璃密封的陶瓷QFP(见Gerqa d)。
薄型QFP。指封装本体厚度为1.4mm 的QFP，这天本电子机器产业会按照拟定的新QFP 形状规格所用的称号。
按照JEDEC(美国结合电子装备委员会)规范对QFP 停止的一种分类。指引脚中间距为0.65mm、本体厚度为3.8mm～2.0mm 的规范QFP(见QFP)。
薄塑封四角扁平封装。
减少型细引脚间距QFP。
带缓冲垫的四侧引脚扁平封装。QFP 封装之一，在封装本体的四个角设置崛起(缓冲垫) 以避免在输送进程中引脚发生曲折变形。美国半导体厂家首要在微处置器和ASIC 等电路中接纳此封装。引脚中间距0.635mm，引脚数从84 到196 摆布。
塑料四边引出扁平封装。
短序脚中间距QFP。凡是指引脚中间距小于0.65mm 的QFP(见QFP)。局部导导体厂家接纳此称号。
塑料扁平封装。塑料QFP 的别称(见QFP)。局部LSI 厂家接纳的称号。

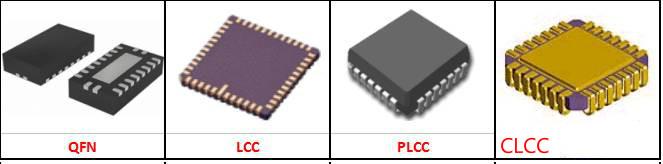

四侧无引脚扁平封装。外表贴装型封装之一。此刻多称为LCC。QFN 这天本电子机器产业会划定的称号。封装四侧设置装备摆设有电极触点，因为无引脚，贴装据有面积比QFP 小，高度比QFP 低。可是，当印刷基板与封装之间发生应力时，在电极打仗处就不能取得减缓。因此电极触点难于作到QFP 的引脚那样多，普通从14 到100 摆布。资料有陶瓷和塑料两种。当有LCC 标记时根基上都是陶瓷QFN。电极触点中间距1.27mm。塑料QFN 因此玻璃环氧树脂印刷基板基材的一种低本钱封装。电极触点中间距除1.27mm 外，另有0.65mm 和0.5mm 两种。这类封装也称为塑料LCC、PCLC、P－LCC 等。
无引脚芯片载体。指陶瓷基板的四个正面只要电极打仗而无引脚的外表贴装型封装。是高速和高频IC 用封装，也称为陶瓷QFN 或QFN－C(见QFN)。

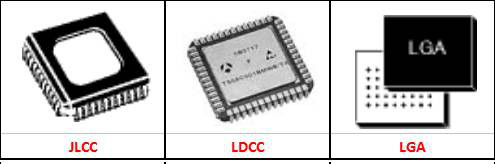

带引线的塑料芯片载体。外表贴装型封装之一。引脚从封装的四个正面引出，呈丁字形， 是塑料成品。美国德克萨斯仪器公司起首在64k 位DRAM 和256kDRAM 中接纳，此刻已提高用于逻辑LSI、DLD(或程逻辑器件)等电路。引脚中间距1.27mm，引脚数从18 到84。J 形引脚不易变形，比QFP 轻易操纵，但焊接后的外表查抄较为坚苦。PLCC 与LCC(也称QFN)近似。之前，二者的区分仅在于前者用塑料，后者用陶瓷。但此刻已呈现用陶瓷建造的J 形引脚封装和用塑料建造的无引脚封装(标记为塑料LCC、PC LP、P －LCC 等)，已没法分辩。为此，日本电子机器产业会于1988 年决议，把从四侧引出J 形引脚的封装称为QFJ，把在四侧带有电极凸点的封装称为QFN(见QFJ 和QFN)。
带引脚的陶瓷芯片载体，外表贴装型封装之一，引脚从封装的四个正面引出，呈丁字形。带有窗口的用于封装紫外线擦除型EPROM 和带有EPROM 的微电机路等。此封装也称为QFJ、QFJ－G。
J 形引脚芯片载体。指带窗口CLCC 和带窗口的陶瓷QFJ 的别称(见CLCC 和QFJ)。局部半导体厂家接纳的称号。
触点摆设封装。即在底面建造有阵列状况坦电极触点的封装。拆卸时拔出插座便可。现已合用的有227 触点(1.27mm 中间距)和447 触点(2.54mm 中间距)的陶瓷LGA，操纵于高速逻辑LSI 电路。LGA 与QFP 比拟，能够或许以比拟小的封装包容更多的输入输入引脚。别的，因为引线的阻抗小，对高速LSI 是很合用的。但因为插座建造庞杂，本钱高，此刻根基上不怎样操纵。估计此后对其需要会有所增添。

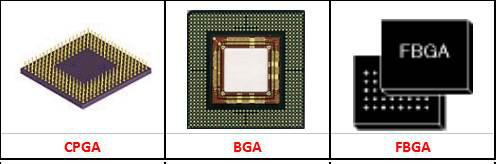

摆设引脚封装。插装型封装之一，其底面的垂直引脚呈摆设状摆列。封装基材根基上都接纳多层陶瓷基板。在未特地表现出资料称号的环境下，大都为陶瓷PGA，用于高速大范围逻辑LSI电路。本钱较高。引脚中间距凡是为2.54mm，引脚数从64 到447 摆布。了为下降本钱，封装基材可用玻璃环氧树脂印刷基板取代。也有64～256 引脚的塑料PG A。别的，另有一种引脚中间距为1.27mm 的短引脚外表贴装型PGA(碰焊PGA)。(见外表贴装型PGA)。
陶瓷针栅阵列封装。
球形触点摆设，外表贴装型封装之一。在印刷基板的反面按摆设体例建造出球形凸点用以取代引脚，在印刷基板的正面拆卸LSI 芯片，而后用模压树脂或灌封体例停止密封。也称为凸点摆设载体(PAC)。引脚可跨越200，是多引脚LSI 用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。比方，引脚中间距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中间距为0.5mm 的304 引脚QFP 为40mm 见方。并且BGA 不必担忧QFP 那样的引脚变形题目。
该封装是美国Motorola 公司开辟的，起首在便携式德律风等装备中被接纳，此后在美国有能够在小我计较机中提高。最后，BGA 的引脚(凸点)中间距为1.5mm，引脚数为225。此刻也有一些LSI厂家正在开辟500 引脚的BGA。BGA 的题目是回流焊后的外表查抄。此刻尚不清晰是不是有效的外表查抄体例。有的以为,因为焊接的中间距较大，毗连能够或许看做是不变的，只能经由过程功效查抄来处置。美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封体例密封的封装称为GPAC(见OMPAC 和GPAC)。
细间距球栅阵列。
塑料焊球阵列封装。
倒装芯片球栅格阵列。
C-ceramic，陶瓷封装的暗号。陶瓷焊球阵列封装。

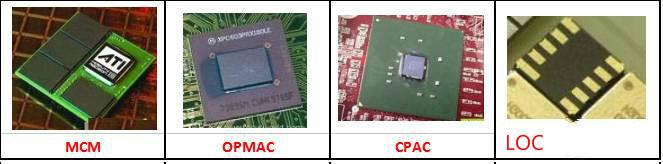

多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装。按照基板资料可分为MCM－L，MCM－C 和MCM－D 三大类。MCM－L 是操纵凡是的玻璃环氧树脂多层印刷基板的组件。布线密度不怎样高，本钱较低。MCM－C 是用厚膜手艺构成多层布线，以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件，与操纵多层陶瓷基板的厚膜夹杂IC 近似。二者无较着不同。布线密度高于MCM－L。
MCM－D 是用薄膜手艺构成多层布线，以陶瓷(氧化铝或氮化铝)或Si、Al 作为基板的组件。布线谋害在三种组件中是最高的，但本钱也高。
模压树脂密封凸点摆设载体。美国Motorola 公司对模压树脂密封BGA 接纳的称号(见BGA)。
美国Motorola 公司对BGA 的别称(见BGA)。
芯片上引线封装。LSI 封装手艺之一，引线框架的前端处于芯片上方的一种布局，芯片的中间四周建造有凸焊点，用引线缝合停止电气毗连。与本来把引线框架安排在芯片正面四周的布局比拟，在不异巨细的封装中包容的芯片达1mm 摆布宽度。

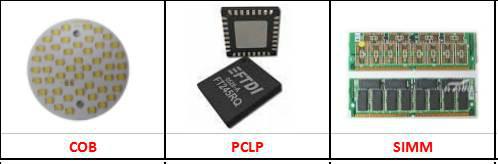

板上芯片封装，是裸芯片贴装手艺之一，半导体芯片交代贴装在印刷线路板上，芯片与基板的电气毗连用引线缝合体例完成，芯片与基板的电气毗连用引线缝合体例完成，并用树脂笼盖以确保靠得住性。固然COB 是最简略的裸芯片贴装手艺，但它的封装密度远不如TAB 和倒片焊手艺。
印刷电路板无引线封装。日本富士通公司对塑料QFN(塑料LCC)接纳的称号(见QFN)。引脚中间距有0.55mm 和0.4mm 两种规格。今朝正处于开辟阶段。
单列存贮器组件。只在印刷基板的一个正面四周配有电极的存贮器组件。凡是指拔出插座的组件。规范SIMM 有中间距为2.54mm 的30 电极和中间距为1.27mm 的72 电极两种规格。在印刷基板的单面或双面装有效SOJ 封装的1 兆位及4 兆位DRAM 的SIMM 已在小我计较机、任务站等装备中取得普遍操纵。最少有30～40％的DRAM 都拆卸在SIMM 里。
外表贴装器件。偶然，有的半导体厂家把SOP 归为SMD(见SOP)。
四侧形引脚扁平封装。外表贴装封装之一。引脚从封装四个正面引出，向下呈J 字形。这天本电子机器产业会划定的称号。引脚中间距1.27mm。资料有塑料和陶瓷两种。塑料QFJ 大都环境称为PLCC(见PLCC)，用于微机、门摆设、DRAM、ASSP、OTP 等电路。引脚数从18 至84。陶瓷QFJ 也称为CLCC、JLCC(见CLCC)。带窗口的封装用于紫外线擦除型EPROM 和带有EPROM 的微机芯片电路。引脚数从32 至84。
