【电路设想】运放的有用防护分享-KIA MOS管

运放的防护首要包罗：

1.输入端防护

2.输入端防护

3.电源端防护

一、运放输入端防护(内部防护)

运放的内部防护首要分为三类

1）运放输入端接了二极管防护-A类（以下图2图）

2）运放不任何的防护办法-B类

3）运放输入端在接掩护电阻的同时还串连了电阻-C类（以下1图）

咱们感官上会感觉A类和C类有防护会更宁静，可是在体系电路中咱们设想就差别了。反而利用B类和C类无需斟酌太多，可是A类就须要斟酌了，利用A类缩小器首要注重两个方面：

a:尽能够不要利用A类作为比拟器利用，利用时辰需谨严评价。

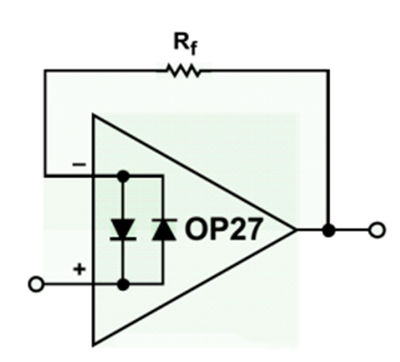

b:作为跟从器利用时辰，必须在反应回路上增添掩护电阻Rf。

由于运放的输入反应是偶然间的，当输入端俄然增添输入电压，输入端没来得及跟从，其内部二极管会呈现长久的导通，二极管两头的电压取决与输入渐变电压-输入滞留于0V,咱们晓得二极管瞬态导通，其电流约即是Vin/Rs(Rs为瞬态导通后的内阻值-很是小）二极管很能够在屡次中破坏。是以很有须要在反应回路中增添电阻停止掩护。不二极管或输入端自身有掩护的就无需增添防护。

若何肯定反应电阻的巨细：按照运放对输入电压和输入电流的限定值肯定，R=U/I,电阻太小掩护才能无限，电阻过大会致使a:噪声增大,b直流不测，ib的变更， c,高频特征影响

敏感运放对输入电压的请求很是高，普通敏感运放内部都有必然的防护电路，如上图，内部对运放的输入端和输入端都有对应得内部二极管VT1,VT2，VT3,VT4（限压）和两个电阻525Ω（限流），

而VT6和VT5用于差分真个输入电压防护，同向反向中的两个差分二极管进一步掩护运放得输入两头的差分电压不大于二极管得导通电压。

输入端电压过压普通环境下很少发生，硬件工程师在设想中现完成实计较需保障。普通环境下轻易发生危险的是运放的输入端。

二、运放输入端防护(内部防护)

如上图输入端VT7，VT8是运放内部自带输入防护，输入防护电压在（0.7V+V+）与（-0.7V- V-）在这个电压规模运放自带的防护可有用掩护。

三、运放的电源防护

咱们在设想运放电路时辰，有须要对运放的电源停止防护，运放的反应机制可知，当运放的反应环路呈现题目(反应环路焊接毛病等)，或输入端呈现题目，运放的输入端将会不肯定，普通是到达最大供电电源轨道的输入，这类很是环境能够会致使运放过热乃至对运放输入真个装备发生不肯定的毁伤。以是咱们能够对运放的供电电源串连电阻停止限流，公道利用运放的shutdown停止旌旗灯号节制。

紧密运放对电源品质的请求一样很高，倡议普通利用LDO供电而不是利用开关电源供电，LDO绝对与开关电源的低噪声和低耦合能够有用削减对紧密运放的影响。为电源增添须要的旁路电容未噪声供给低阻抗途径很有须要。

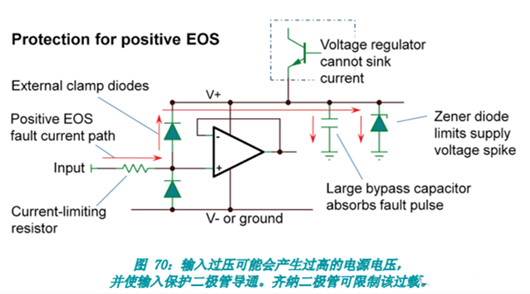

四、运放额定增强防护

咱们看到运放中为了掩护已增添了防护电路，可是为甚么还须要防护?

按照电路利用的场景，咱们发明当内部输入电压太高或电路跨越了现实的额定最大值仍是会破坏运放，这类题目出格呈现在运放的输入端比拟罕见，运放的输入端普通都是对外的接口，电路设想既要兼容输入负载须要和运放的输入才能，还要兼容输入端外来的防护，如静电，过压，短路等题目呈现，以是电路设想中敏感电路不论是规划仍是内部电路都须要额定注重。

怎样防护？在不影响目标的环境下，咱们能够增添内部的输入电阻和输入电阻，和二极管等防护电路。固然不丧失了运放形成不须要的噪声和引发带宽的较着变更。普通在手册的须要规模内便可。固然输入电阻和输入电阻不是越大越好，输入电阻会影响运放的输入Ib,进而影响输入，输入电阻干系到设想电路的输入带载才能，过大的电阻会致使带载才能降落。

注重:增添防护电路，需出格注重选用二极管的泄电流目标，避免影响运放的目标。普通倡议拔取低漏的二级管停止防护，在紧密运放电路中，任何一点的泄电流在输入端发生的Voffset*Ap(缩小倍数)在输入端都是成倍缩小的。并且二极管的插手同时影响全部电路的温度特征，二极管在差别温度下发生的泄电流是差别的。

上述办法能够最大下降产物研发中的丧失，破坏一个核心二极管和破坏运放，代价是完整差别的。有用防护很是须要。
