过温掩护电路
概述(电路种别、完成首要功效描写)：
该电路属于过温掩护电路，但温度高于设定的掩护点时，封闭模块输出，当温度规复后主动开启模块。

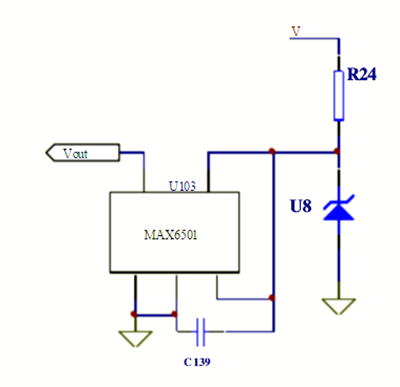

电路构成(道理图)：
任务道理阐发(首要功效、机能目标及完成道理):
稳压管给U103MAX6501供给5V电压，温度一般时，U103的五脚输出高电平，当温度跨越掩护点时U103的五脚输出低电平，当温度规复后，U103的五脚输出高电平。
电路的优错误谬误
该电路的长处：电路简略，切确度高。
错误谬误：本钱较高。
利用的注重事变：
MAX6501的3脚和1脚相连时，回差温度是10℃，当其3脚和地相连时，回差温度是2℃。
MAX6501的供电电压不能跨越7V，不然会破坏。
MAX6501必然要安排在最热局部的四周。
过温掩护电路-热敏电阻
概述(电路种别、完成首要功效描写)：
本电路接纳热敏电阻检测基板温度，热敏电阻阻值随基板温度变更而变更， 热敏电阻阻值的变更致使运放输出电压变更，从而完成运放的翻转节制PWM芯片的输出，进而将模块封闭。

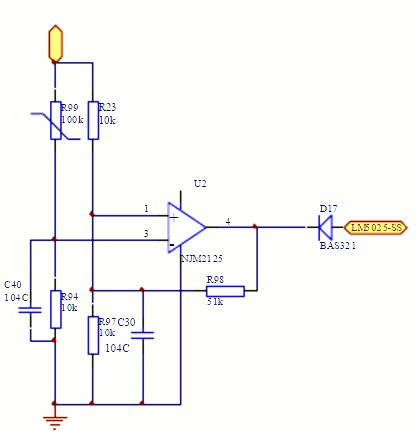

电路构成(道理图)：
任务道理阐发(首要功效、机能目标及完成道理，关头参数计较阐发)：
R99热敏电阻是负温度系数热敏电阻，常温时，R99=100k，R99与R94的分压0.45V为U2运放的负输出，远低于运放的正输出2.5V(R23与R97分压)，是以运放的输出是高电平，对LM5025的SS端无影响，模块一般任务。
跟着基板温度下降，R99电阻阻值减小，当减小到必然值时，使得运放的负输出大于正输出时，运放输出低电平，将LM5025的SS拉低，从而封闭模块输出;温度掩护点能够恰当调剂R94，R23，R97的阻值而响应地调剂。
模块封闭输出后(过温掩护)，基板温度会下降，R99阻值会增大，运放的负输出会下降，为使运放的一般翻转，引入电阻R98，道理是运放输出低后，R98相称于与R97并联，将运放的基准变低，拉开运放正负输出的电压间距，从而完成温度回差。比方基板温度90℃时掩护，80℃时开启。
