输出过压掩护电路一
输出过压掩护电路：当有高于一般输出电压规模的外加电压加到输出端或电路自身毛病(开环或其余)致使输出电压高于稳压值时，此电路会将输出电压钳位在设定值。

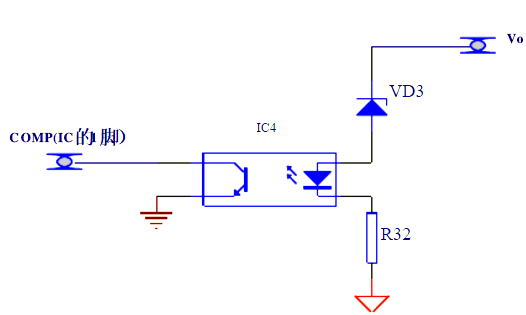

电路构成(道理图)：
任务道理阐发(首要功效、机能目标及完成道理):
输出过压时，加在VD3上的电压大于其稳压值时，VD3导通，输出电压被钳位，同时经由过程IC4向原边反应。
电路的优错误谬误
长处：电路情势简略，本钱较低。
错误谬误：因稳压管VD3批次间稳压值的差别，致使过压钳位点高低浮动，多量量出产时需常常调试相干参数。
利用的注重事变：
VD3应当选温度系数较好的稳压管，需调试的元件如R32招考虑多个并联以便利调试。
当过压掩护电路起感化时，电路处于非一般任务状况。对有输出电压高低调功效的电路，过压掩护点应大于输出电压上调最大值。
输出过压掩护电路二
输出过压掩护电路：当有高于一般输出电压规模的外加电压加到输出端或电路自身毛病(开环或其余)致使输出电压高于一般值时，此电路会将输出电压不变在设定值。

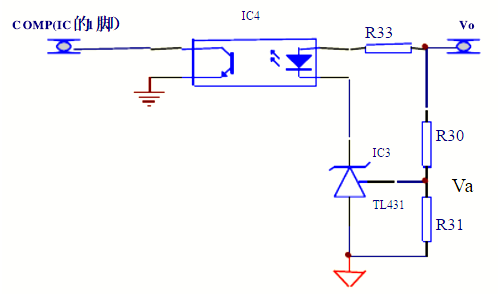

电路构成(道理图)：
任务道理阐发(首要功效、机能目标及完成道理):
输出过压时，Va>Vref，IC3导通，经由过程IC4向原边反应,输出电压不变在设定的过压掩护值。
电路的优错误谬误
长处：输出过压掩护值能够切确设置。
错误谬误：绝对稳压管钳位体例本钱稍高一些。
利用的注重事变：
当过压掩护电路起感化时，电路处于非一般任务状况。对有输出电压高低调功效的电路，过压掩护点应大于输出电压上调最大值。
