电容充放电时候常数RC计较体例
先回首下电容的充放电时候计较公式，假定有电源Vu经由进程电阻R给电容C充电，Vo为电容上的初始电压值，Vu为电容布满电后的电压值，Vt为肆意时辰t时电容上的电压值，那末便能够获得以下的计较公式：
Vt = Vo + (Vu – Vo) * [1 – exp( -t/RC)] 注：exp（a）= e^a
若是电容上的初始电压为0，则公式能够简化为：
Vt = Vu * [1 – exp( -t/RC)] （充电公式）
由上述公式可知，因为指数值只能够无限靠近于0，但永久不会即是0，以是电容电量要完整布满，须要无限大的时候。
当t = RC时，Vt = 0.63Vu；
当t = 2RC时，Vt = 0.86Vu；
当t = 3RC时，Vt = 0.95Vu；
当t = 4RC时，Vt = 0.98Vu；
当t = 5RC时，Vt = 0.99Vu；
可见，颠末3~5个RC后，充电进程根基竣事。 当电容布满电后，将电源Vu短路，电容C会经由进程R放电，则肆意时辰t，电容上的电压为：
Vt = Vu * exp( -t/RC) （放电公式）
对电路时候常数RC的计较，能够归结为以下几点：
1).若是RC电路中的电源是电压源情势，先把电源“短路”而保留其串连内阻；
2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串连的RC放电回路，等效电阻R和等效电容C的乘积便是电路的时候常数；
3).若是电路利用的是电流源情势，应把电流源开路而保留它的并联内阻，再按简化电路的体例求出时候常数；
4).计较时候常数应注重各个参数的单元，当电阻的单元是“欧姆”，电容的单元是“法拉”时，乘得的时候常数单元才是“秒”。
对在高频任务下的RC电路，因为寄生参数的影响，很难按照电路中各元器件的标称值来计较出时候常数RC，这时候，咱们能够按照电容的充放电特征来经由进程曲线体例计较，电容充电时，颠末一个时候常数RC时，电容上的电压即是充电电源电压的0.63倍，放电时，颠末一个时候常数RC时，电容上的电压降落到电源电压的0.37倍。
电容充放电时候常数RC计较体例

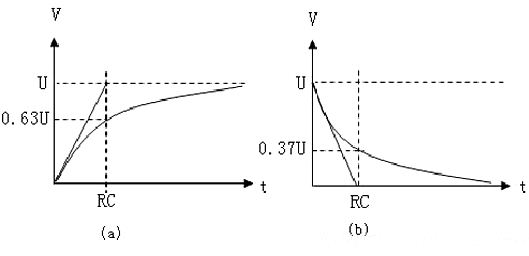

如上图所示，如经由进程尝试的体例绘出电容的充放电曲线，在出发点处做一条充放电切线，则切线与横轴的交点便是时候常数RC。
