泄放电路简介
泄放电路便是将一局部能量转换成热或别的情势能量的电路。单板断电后，LED灯永劫间不燃烧，便是对储能器件的能量不公道的泄放掉。
余电疾速泄放电路，即放电电路，用在须要疾速频频开关电源，且负载电路上有大容量电容的场景。断开电源开关后，若是负载电路有大电容，会引发负载电路上的电压降落迟缓。
此时若是从头接上电源开关，负载电路在未完整掉电的环境下从头上电，可能会致使电路不能一般复位启动，进而电路任务非常，呈现开机死机等环境。

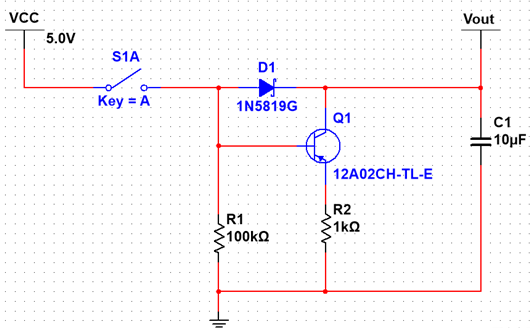

泄放电路阐发

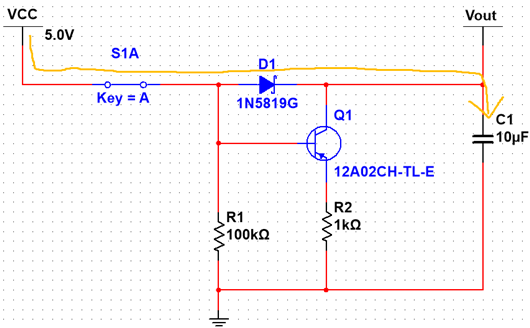

1.上电进程阐发
上电刹时，三极管的基极b为高电平，三极管Q1停止，VCC经由进程D1给C1停止充电。

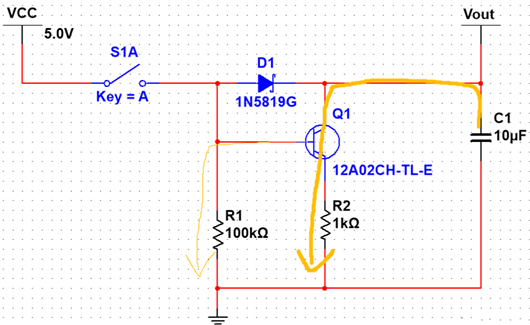

2.下电进程阐发
下电刹时，三极管Q1的基极b被电阻R1拉低，D1因为其单向导电性，相称远断开，电流从Q1的集电极流向发射极，终究组成回路。注重电阻R2的阻值不宜过大，不然会影响泄放的速率。
总结阐发
此电路图最大的一个上风便是关断时候极快，让MOS管栅源之间电容电压疾速泄放，疾速关断MOS,最大尽力去掩护电路。当咱们须要翻开MOS管时，电源IC的IO口输入一个高电平，驱动翻开MOS管，便可给负载停止供电。
当碰到特别环境检测到短路或其余环境须要疾速关断MOS时，电源IC的IO口输入一个低电平，三极管Q5会被翻开，MOS管栅源之间的电压会经由进程黄色回路，敏捷开释以关断MOS。
另有一个益处便是MOS管栅源之间的电压，泄放回路不须要颠末电源IC,极大的进步了电路的靠得住性。
