MOS管电平转换电路

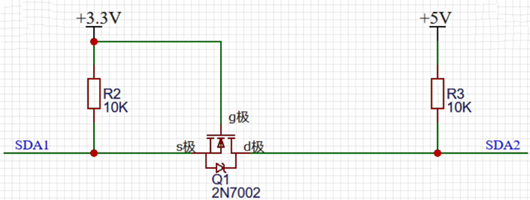

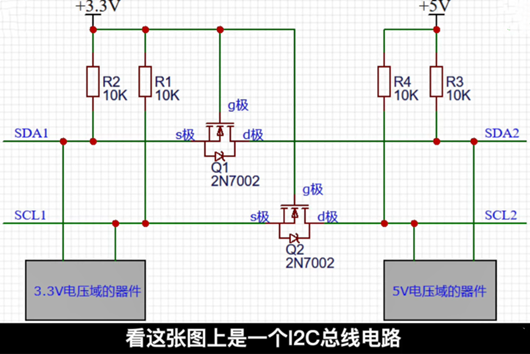

SDA1（高3.3V）转换为SDA2（高5V），此中Q1（2N7002是一个NMOS）。
1、当SDA1输入高电日常平凡: MOS管Q1的Vgs = 0, MOS管封闭，SDA2被电阻R3.上拉到5V。
2、当SDA1输入低电日常平凡: MOS管Q1的Vgs = 3.3V,大于导通电压，MOS管导通，SDA2经由过程MOS管被拉到低电平。
3、当SDA2输入高电日常平凡: MOS管Q1的Vgs稳定，MOS保持封闭状况，SDA1 被电阻R2上拉到3.3V。
4、当SDA2输入低电日常平凡: MOS管不导通，可是它有体二极管! MOS管里的体二极管把SDA1拉低到低电平，此时Vgs约即是3.3V，MOS管导通，进一步拉低了SDA1 的电压。

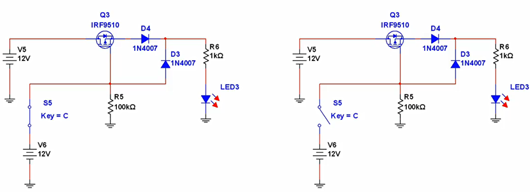

电源切换电路
左侧接纳外部电源供电（V6）：
Q3（PMOS）的栅极电压约为外部电压，处于高电位。因此Q3没法导通，处于停止状况。
右侧接纳外部电源供电（V5）：
Q3（PMOS）的栅极电压为0V，体二极管导通。漏极电压为12V，源极电压约为12-0.7=11.3V，Vgs合适PMOS导通的前提，Q3导通。
（1）D3、D4：进一步断绝两个电源之间彼此的影响；
（2）这个电路里，MOS管的体二极管外部电流的标的目的和电路中电流标的目的不异，这是为了在上电后，让MOS管的Vgs合适导通前提，从而起到开关的感化。
