NMOS的一个主要功效--缩小，可是NMOS是如何完成这个功效的呢？它的物理布局又是如何的呢？此刻咱们来会商一下NMOS的布局和道理。

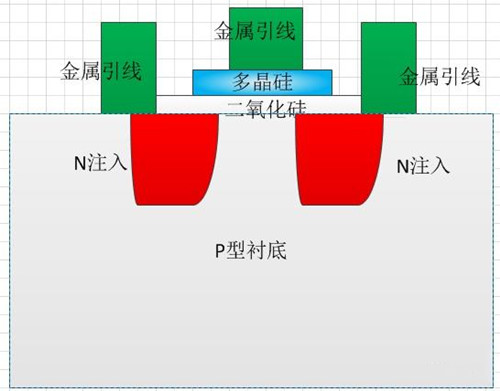

NMOS布局图

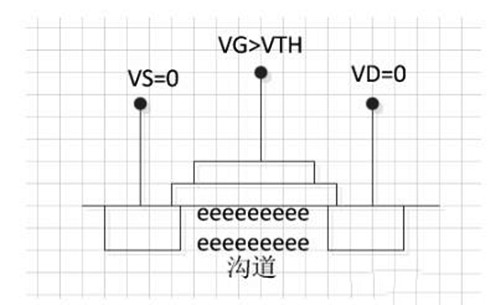

衬底是P型的，也便是说在不任何外界电压下，衬底外面布满了空穴。当D和S都不加电压，而VG>VTH时，不得了，沟道外面布满了电子啦！这些电子是如何来的呢？记着一件事，衬底永久是接地的！电子便是从衬底里来的，从大地中来的。
换个角度来懂得，多晶硅poly和衬底之间夹着一个二氧化硅层，这便是一个电容啊，电容的上极板加正电压带正电，下极板呈现电子也是理所固然。
沟道内的电子便是NMOS导电的关头，只需VD>VS，电子从S流向D，电流就会从D流向S。

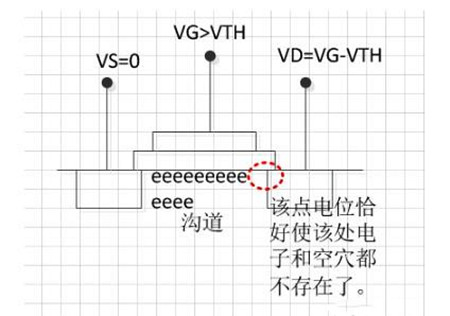

可是当VD=VG-VTH时，白色虚线圈出来的地位电位刚好使该处电子和空穴都不存在了。VD再大，这个不载流子的地区会持续扩展。载流子都不了，电流ID不减小就很不错了。现实也是如许的，当VD>VG-VTH时，电流ID并不持续变大，而是稳定了。
此刻，咱们也大要能大白，VTH是个甚么样的电压了，它便是使沟道内既不电子也不空穴的电压。
