负载开关是用于开启和封闭体系中的电源轨的电子继电器。负载开关可用于多种差别的利用，包含但不限于：
-配电
-上电时序节制和电源状况转换
-减小待机形式下的泄电流
-节制上电时候，削减浪涌电流
-节制下电时候，防止下电太慢致使其余题目
前面3条是负载开关的焦点，前面两条不是一切的负载开关都具备的。

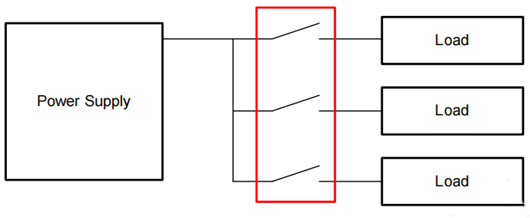

典范的负载开关体系利用以下。包含一个电源和多个须要差别负载电流的负载。体系必须经由过程多个电源开关自力节制这些负载，包含翻开时候、翻开的速率等。该电源开关能够利用团圆的MOSFET电路或集成的负载开关来完成。
下图是一个简略的NMOS负载开关电路，该电路对输出电压VIN的最大值无限定，VIN须要小于Vgate-VGS 。

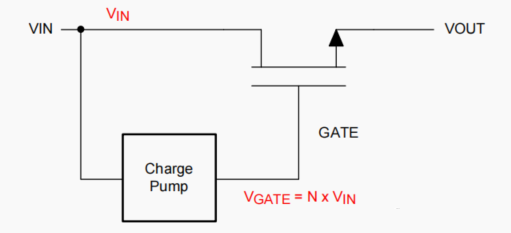

为了处理VIN限定题目，能够在上述电路根本上，增添一个电荷泵电路，利用电荷泵，能够完成NMOS的高VGS，并且使驱动电路的导通电阻下降。固然与PMOS一样，也会存在浪涌电流题目。若是须要削减浪涌电流，也还须要增添其余一些分立器件。
