PMOS利用上电节制、电池防反接、模块电源开关-KIA MOS管


上电节制:

软件节制体系上电、下电、差别形式之间切换,普通经由过程节制 NMOS 进而 PMOS 开关;

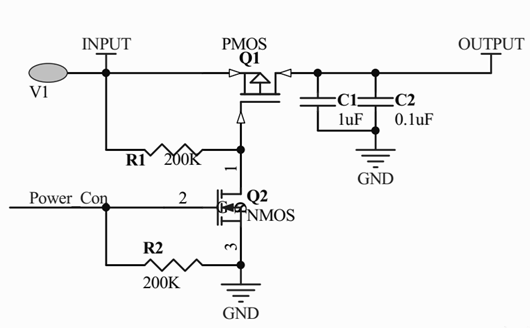

PMOS 电源 开关

此种设想体例也能够用于多种形式之间的切换,经由过程差别形式来操纵 NMOS ,一起 NMOS 的开关决议了一个形式,从而翻开 PMOS 。


电源开关挑选 PMOS (上图Q1) 的缘由:

由于 PMOS 是 Vgs<0 时,D、S 之间导通,而 PMOS 的源极 (S) 常常接着是要经由过程的电压,比方电池的 3.7V~4.2V,如许只要栅极 (G) 的电压必然规模小于源极的电压,PMOS 便能够导通,常常利用如上图,经由过程一个 NMOS 下拉到地,翻开 PMOS。


而若是接纳 NMOS 作为电压的开关的话,坚苦就比拟大,由于 NMOS 的开启电压Vgs =(Vg-Vs)>0,就请求 NMOS 的栅极电压要大于源极的电压,如许在一个体系下,常常是降压比拟多的,就不轻易找到一个比毗连 NMOS 的源极还跟高的电压,以是导通电压经常使用 PMOS。接纳 NMOS也是能够的,只是不如 PMOS 便利节制。


电池防反接:

以下图:上电刹时,PMOS 管的寄生二极管导通,体系构成回路,源极 S 的电位约莫为 Vbat-0.6V,而栅极 G 的电位为0,MOS管的开启电压极其:Ugs =0 -(Vbat-0.6),栅极表现为低电平,Vgs<0,PMOS 的 DS 导通,体系经由过程 PMOS 的 DS 接入构成回路。

PMOS 电源 开关


PMOS 电源 开关

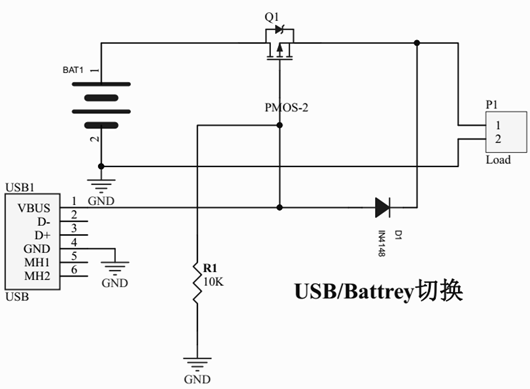

如上图,USB 上电与 Battery 供电的切换。PMOS Q1 栅极接一个下拉电阻,防止 MOS 管栅极处于悬空,在电池供电的形式,PMOS 的栅极不变供给一个低电平,保障 Vgs<0,翻开 MOS 管,构成完全回路。


模块电源开关:

一些在低功耗场景,或说装备(或IC)只要在任务的时辰才上电,余暇状况断开电源,也能够选用 PMOS 来开关,以下图:

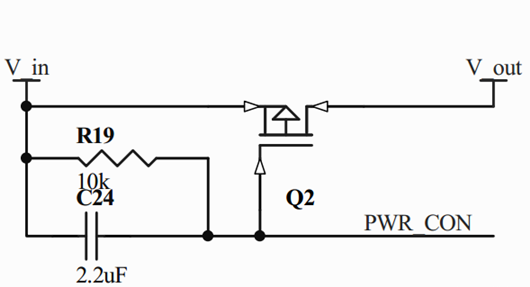

PMOS 电源 开关


如上图,PMOS 的源极(S)接模块的输入电源,漏极(D)接模块的电源,当须要模块上电任务的时辰,经由过程主控(MCU)在 PMOS 略微栅极(G)设置一个低电平输入,使得 PMOS 的开启电压 Vgs =Vg - Vs<0,翻开 PMOS ,模块上电。经由过程如许的切换,能够防止外接模块一直处于上电状况,而是须要进入任务状况才上电,矫捷节制模块的上电下电。
