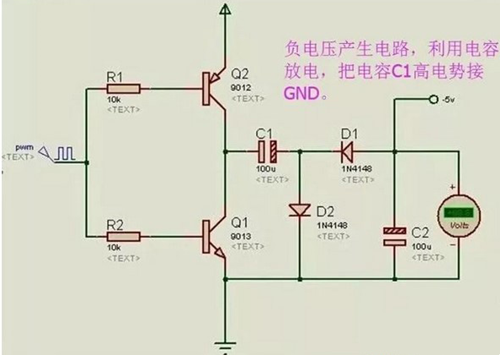

一个负电压发生电路：操纵电容充电等效出一个新电源，电容串连在GND后，等效为电源2，则发生负电压。

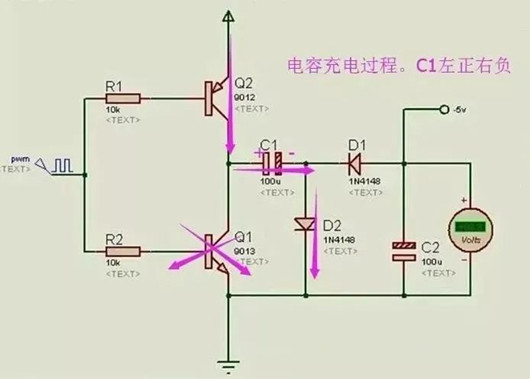

1、电容充电：当PWM为低电日常平凡，Q2翻开，Q1封闭，VCC经由进程Q2给C1充电，充电回路是VCC-Q2-C1-D2-GND，C1上左正右负。

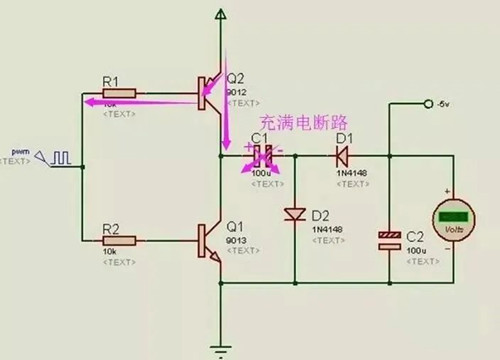

2、电容C1布满电。

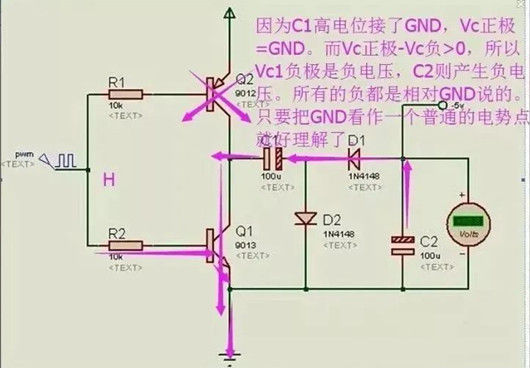

3、电容C1作为电源，C1高电势极串连在参考点。C1放电，从C2续流，发生负电压。
当PWM为低电日常平凡，Q2封闭，Q1翻开，C1起头放电，放电回路是C1-C2-D1，这现实上也是对C2停止充电的进程。
C2充好电后，下正上负，若是VCC的电势为5点几伏，便能够输入-5V的电压了。
