CMOS传输门的开关功效

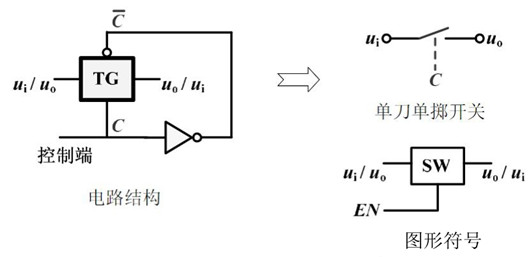

操纵CMOS反相器为传输门的节制端供给一对互补的节制旌旗灯号，这类电路布局完成了可控单刀单掷开关的功效，因此被称为双向摹拟开关，图中标记EN端子称为摹拟开关的节制端，当使能端接入高电平的时辰，节制开关闭合，使能端接入低电平旌旗灯号的时辰，节制开关处于断开的状况。
集成摹拟开关

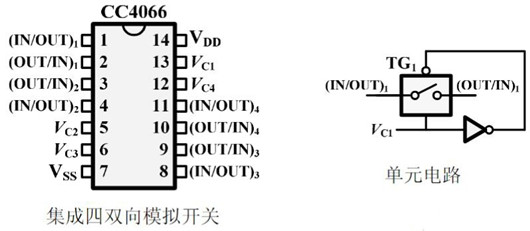

CC4066是集成摹拟开关，外部集成了四个自力的可控双向开关，在供电电源VDD=15V的前提下，开关的导通电阻很小，小于240欧姆。

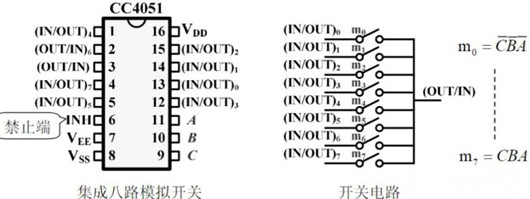

CC4051是集成的八路摹拟开关，其外部能够或许等效为，由数字旌旗灯号节制的单刀多掷的开关电路，具备低导通阻抗和极低的停止泄电流。
集成芯片由三个二进制端子A、B、C构成和一个制止输入端，制止真个节制级别最高，当制止端接入高电平的时辰，一切的通道都处于停止状况，当制止端接入低电平的时辰，开关的状况才会收到A,B,C三个二进制数码的节制，
三个二进制数码对应八个最小项，每一个最小项节制一起摹拟开关，由最小项的性子可知，肆意时辰只能有一个最小项节制有用，能够或许挑选八路开关中的一个通道，将这个通道的旌旗灯号通报到大众输入端子中。
CC4051经常使用于多路数据收罗体系的电路设想
摹拟开关的操纵

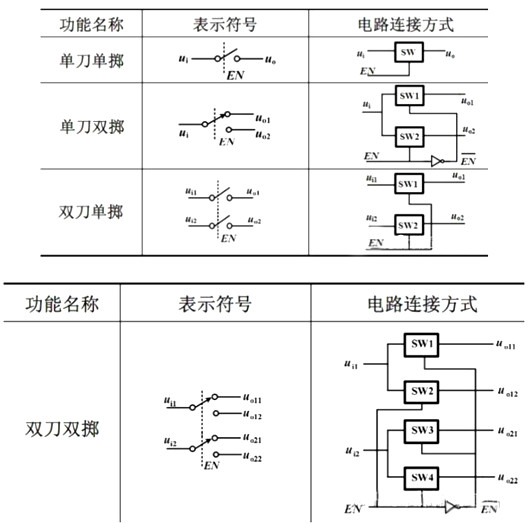

将多个摹拟开关组合，转变开关的毗连和节制体例，不只能够或许完成可控的单刀单掷开关功效，还能够或许完成单刀双掷开关，双刀单掷开关，双刀双掷开关。
