三态门除凹凸电平，另有第三个状况——高阻态。
三态门（Three-state gate）是一种首要的总线接口电路。也经常显现在芯片的引脚上，在 设想DFT/边境扫描（Boundary scan）的环境下 须要领会芯片的pin脚的几种情势，此中就包含三态输入。
三态门经常利用在IC的输入端，输入和输入不异的称为输入缓冲器；输入和输入反向的称为输入缓冲器。
三态指其输入既能够是一般二值逻辑电路，即一般的高电平（逻辑1）或低电平（逻辑0），又能够坚持独有的高阻抗状况。高阻态相称于隔绝距离状况（电阻很大，相称于开路）。
高阻态是一个数字电路里罕见的术语，指的是电路的一种输入状况，既不是高电平也不是低电平，若是高阻态再输入下一级电路的话，对上级电路无任何影响，和没接一样，若是用万用表测的话有能够是高电平也有能够是低电平，随它前面接的工具定。
处于高阻抗状况时，输入电阻很大，相称于开路，不任何逻辑节制功效。高阻态的意思在于现实电路中不能够断开电路。三态电路的输入逻辑状况的节制，是经由过程一个输入引脚完成的。
三态门都有一个EN节制使能端，来节制门电路的通断。 能够具有这三种状况的器件就叫做三态器件。当EN有用时，三态电路显现一般的“0”或“1”的输入；当EN有效时，三态电路给出高阻态输入。

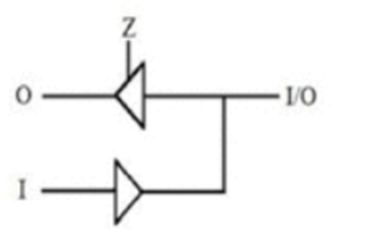

三态门在双向端口中利用时，如图1所示，设置Z为节制项，当Z=1时，三态门呈高阻状况，下面的线路不通只能输入，当Z=0时，三态门呈一般凹凸电平的输入状况，可输入，即O路通。
三态门是一种扩大逻辑功效的输入级，也是一种节制开关。首要是用于总线的毗连，由于总线只许可同时只要一个利用者。
凡是在数据总线上接有多个器件，每一个器件经由过程OE/CE之类的旌旗灯号选通。如器件不选通的话它就处于高阻态，相称于不接在总线上，不影响别的器件的任务。
