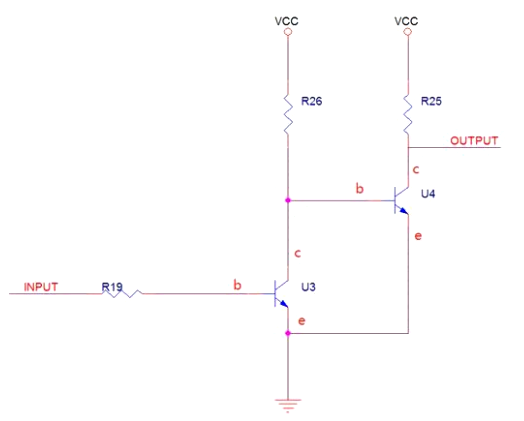

OC门电路
OC门电路：集电极开路（open collector）
OC门电路的任务道理：
1）当INPUT输入高电平，Ube>0.7V，三极管U3导通，三极管U4的b点电位为0，U4停止，OUTPUT输入高电平；
2）当INPUT输入高电平，Ube<0.7V，三极管U3停止，三极管U4的b点电位为高，U4导通，OUTPUT输入低电平；
此中R25为上拉电阻：作甚上拉电阻?将不肯定的旌旗灯号上拉至高电平。
假定：不R25,那末OUTPUT的输入是经由过程ce与地毗连在一路的，输入端是空了，即高阻态。这时辰候OUTPUT的电平状况未知，若是前面一个电阻负载（即便很轻的负载）到地，那末输入真个电平就被这个负载拉到低电平，它是不能输入高电平的。
是以，须要接一个电阻到VCC，而这个电阻就叫上拉电阻。

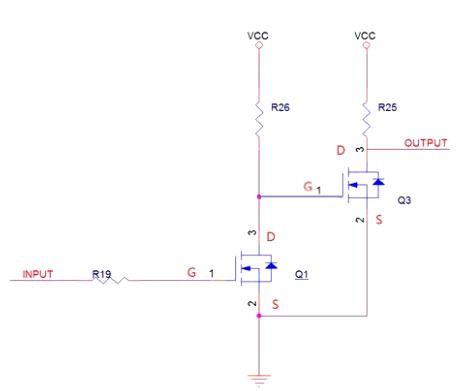

OD门电路
OC门与OD门是非常类似的，只是将三极管换成了MOS管：
1）当INPUT输入高电平，GS>阈值电压，MOS管Q1导通，Q3的G点电位为0，Q3停止，OUTPUT高电平；
2）当INPUT输入低电平，GS<阈值电压，MOS管Q1停止，Q3的G点电位为高，Q3导通，OUTPUT低电平；
总结
OC门电路和OD门电路根基分歧，OC接纳的是TTL，而OD利用的是MOS，在现实利用时，用法根基分歧：
1）都是只能输入低电安然平静高阻态；
2）都须要停止上拉电阻停止上拉，能力输入高电平；
3）能够设置分压电阻完成，输入电压的巨细。
