OD门电路

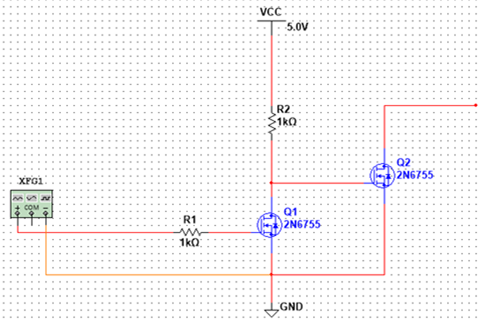

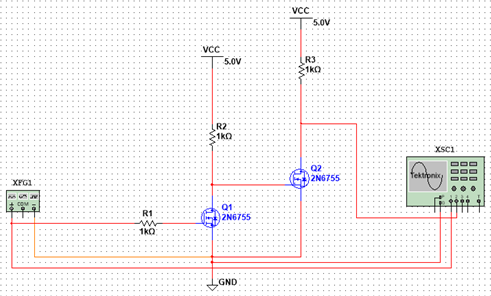

OD门即漏极开路。也便是最右真个MOS管的漏极甚么都不接。当左端输入低电日常平凡，右真个MOS管输入为低电平。但是当左端输入高电日常平凡，因为右真个MOS管漏极处于开路状况，以是是没法输入高电平。是以想要右边输入高电平即须要经由过程上拉电阻和外供电源来知足高电平的输入。

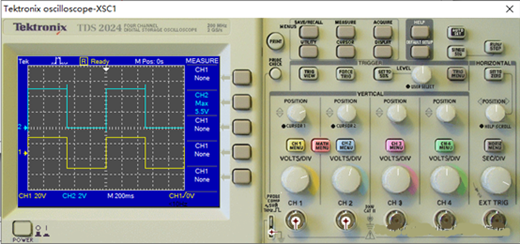

此图为仿真的波形图，此中会呈现一小局部脉冲，电压大要有0.5V的回升。

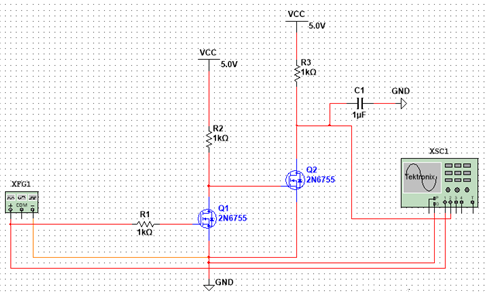

为了防止此题目，能够测验考试在输入端加一颗适合的电容，以去除这类搅扰。电容的增加也会恰当的让电平转换的回升速率下降。同时上拉电阻的挑选也是决议回升速率的一个身分。
按照RC延时电路可知，电阻，电容越大，回升速率越低，但是电阻大有下降功耗的上风。以是上拉电阻数值的挑选，仍是要对功耗与回升速率停止均衡。

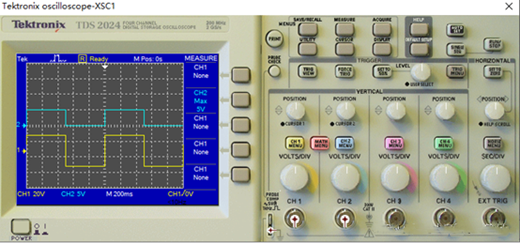

加电容结果：
