三态门-观点
三态门输出电路除有凹凸电平两个状况以外，另有第三个状况--Hi-Z高阻态；

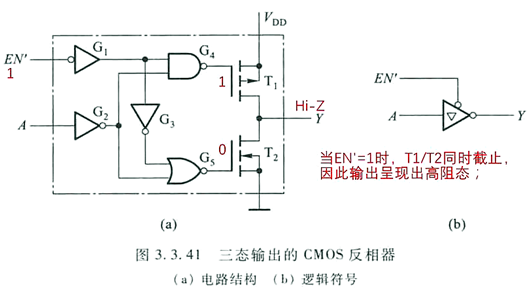

三态门-电路道理
三态门-利用

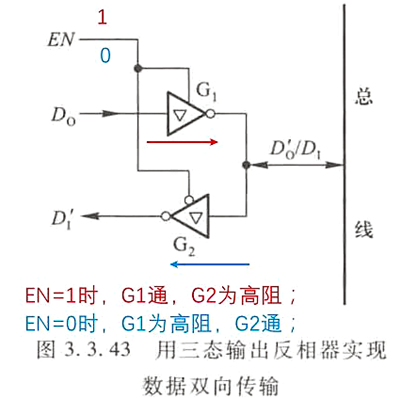

a.双向传输
在verilog咱们利用inout的端口时，经常会利用如许的语句:assing out = en ? out_tmp : 1'bz;其寄义是当en=1时，输出接口输出详细电平out_tmp，en=0时则看成输出接口利用，赋值为Hi-Z态，许可内部旌旗灯号的拉低或拉高；
电路布局以下图

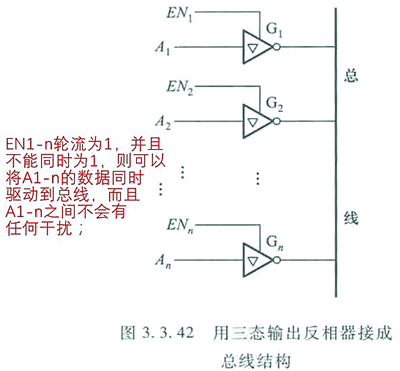

b.总线布局
电路布局：
