观点
在CMOS电路中为了知足输入电平变更，接收大负载电流和完成线与毗连等须要，须要将输入级电路布局改成漏极开路输入的MOS管，组成漏极开路输入(Open-Drain Output)门电路，简称OD门。

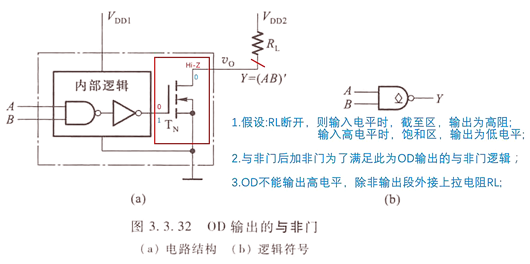

电路道理
利用
a.输入电平变更
如上图所示，可完成VDD1->VDD2的电平转换；
b.接收大负载电流
略；
c.完成线与毗连

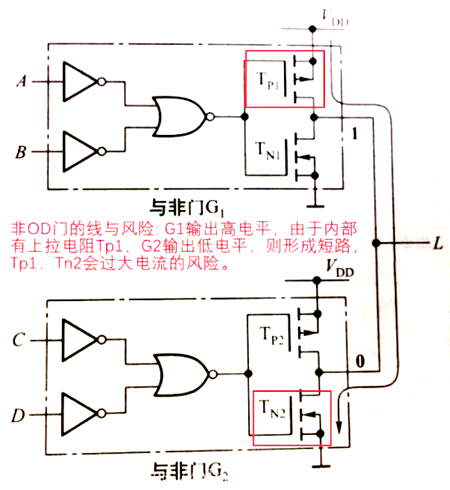

非OD门线与危险：

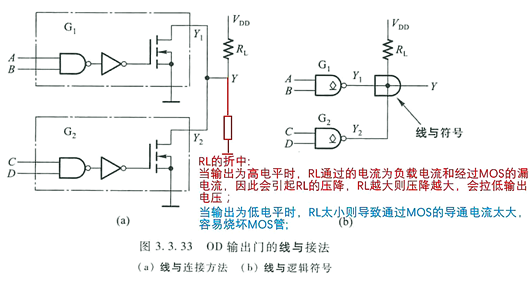

OD门线与：
外接电阻计较(领会)

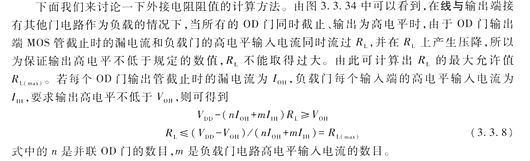

最大值：

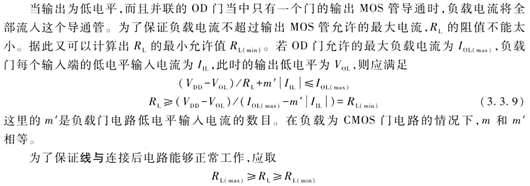

最小值：
