MOS管搭建反相器

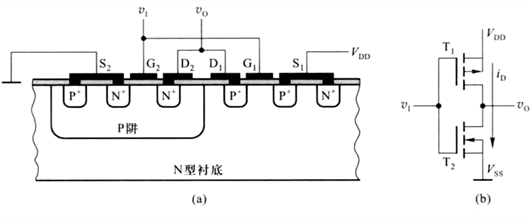

下图为反相器的布局表示图，由一个PMOS和一个NMOS拼接而成
当v=1时，T1停止，T2导通，vo=0；
当v=0时，T1导通，T2停止，vo=1；
MOS管搭建传输门

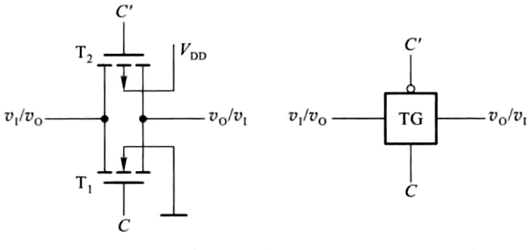

操纵PMOS和NMOS的互补性能够拼接而成CMOS传输门
当C=1时，传输门开启，输出端=输出端
MOS管搭建与非门

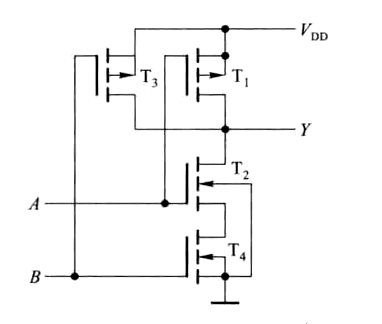

如图为CMOS搭建的与非门布局，由两个并联的PMOS和两个串连的NMOS组成
当A=B=1时，T2和T4导通，Y=0;
当A=B=0时，T3和T1导通，Y=1;
当A=1，B=0时，T3导通，T2导通，但T4停止，Y=1;
当A=0，B=1时，T1导通，T4导通，但T2停止，Y=1;
对应干系为:
Y =A·B
