这类电路在设想时须要明白的注重。这些手艺申明是在一些核心电路中削减乐音的设想指南，在这些电路中高频噪声对晶体振荡器的输入出格有益。

噪声来历

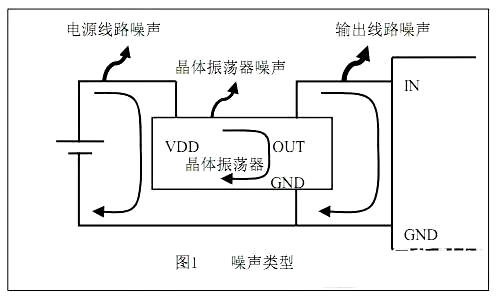

起首，在图 1 中，咱们指出了典范的由晶体振荡器和核心电路发生的噪声。

有三个首要的噪声源:

1．电源线路噪声

2．输入线路噪声

3．晶体振荡器的噪声

凡是被称为“噪声”的是这三个身分的积累成果。

1、电源线路噪声

电压涟漪和开关噪声凡是是由电源线收回的。这类噪声会影响晶体振荡器的输入。另外，有须要确保晶体振荡器发生的涟漪噪声不会流到电源线上。实行这些办法还可以或许改良断绝，避免其余装备发生的外部噪声流入晶体振荡器，从而保障晶体振荡器的不变性。

2、输入线路噪声

输入线噪声是指输入线作为天线的晶体振荡器输入的旌旗灯号。对输入旌旗灯号和物理跟踪，应当完成下降噪声的手艺。

3、晶体振荡器噪声

晶体振荡器的乐音是指晶体振荡器外部集成电路和电路收回的噪声。要处理这一噪声，须要确保晶体振荡器不变的电源供给，并确保所需波形的构成，以完成晶体振荡器的不变运转。

这些噪声源依靠于上述的缘由，并可经由过程本文稍后所提到的功率线和输入线手艺直接地加重。

上述电源收回的噪声程度与电流和电流环途径成反比。是以，电流或电流回路阻抗的下降会致使发射乐音的下降。普通来讲，电流和电流环途径长度与晶体振荡器及其核心电路有关。

电流量：电源线=晶体振荡器>输入线

电流环巨细：输入线>电源线>晶体振荡器

输入线噪声对晶体振荡电路有最大的影响，其次是功率线的噪声进献。现实晶体振荡器所收回的噪声比其余两种来历的噪声要低很多。

乐音对策

1. 成立不变的电源和接地毗连。

2. 装置滤波器以避免电源线发生噪声。

3. 在主板上设置装备摆设一条不变的输入线。

1、不变的电源和接地毗连

不变的电源和接地是指在宽频带(出格是高频次)的极低的阻抗程度，和在带宽的一切点上到达平均电势的导体。出格是，接地线代表电路的根基电势，是以必须到达最大的不变程度。这就须要设想一种具备不缩短的宽外表积的接地立体。

在多层板上，额定的接地立体用来在自力层上设置装备摆设电源线和地线。当设想触及焊点，更普遍的打仗面积确保更低的阻抗，是以更少的乐音。

2、电源线滤波器

凡是，在电源线和地线之间安排一个滤波器，以避免晶体振荡器的乐音泄露到电源或接地线，反之亦然，以避免电源线的乐音进入晶体振荡器。凡是，旁路电容器用作电源线和地线的滤波器。上面供给具体的诠释。

A. 旁路电容

旁路电容器可以或许下降彼此感化的阻抗，并赞助不变电路的任务，同时接收电力线上存在的噪声。这是一种尽人皆知的消噪体例。用恰当的电容值装置电容器将处理大局部与乐音有关的题目。

I、旁路电容容量值

规范旁路电容值在 0.01μF 和 1μF 之间。该值应尽可以或许低，但在电源端子 VCC 和电源线阻抗绝对空中的频次规模内是晶振频次的三倍。在这里，您必须确认此频次的频次特征，以确保高频侧或低带侧的阻抗电平不增添。

II、装置旁路电容器

为了减小噪声，旁路电容应尽可以或许接近晶体振荡器装置。跟着跟踪长度的增添，寄生电感将增添，并致使更高频次的阻抗增添。旁路电容的跟踪长度应设置装备摆设，以便旌旗灯号经由过程毗连到电源线。这将迫使噪声经由过程旁路电容器，并改良噪声消弭结果。

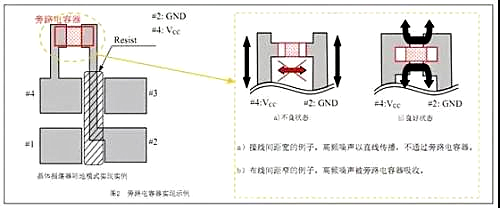

避免在图 2a 中显现的范例。装置旁路电容器时。高频噪声凡是以直线的体例传布，以是若是接纳如图 2a 所示的形式，噪声就不会经由过程旁路电容器。是以，利用图 2b 中所示的形式。

III、设置装备摆设不变的输入行

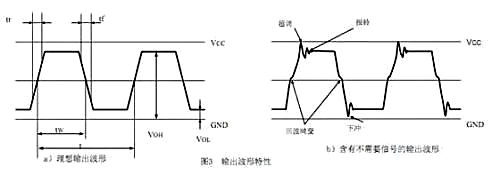

不变的输入线是指可以或许有用地将晶体振荡器的输入波形转换为所需输入的旌旗灯号，并且具备最小的失真和电磁辐射。设置装备摆设不变输入线的关头在于确保输入所需的波形属性，如 tr、tf、VOH、VOL 等。

另外，不变的输入线须要消弭不须要的旌旗灯号，如超调、低射、振铃和反响，如图 3b 所示。为了削减不须要的辐射，领会跟踪的天线效力也是很重要的。

避免输入波形失真的办法包含：

a. 设置装备摆设串行电阻

b. 设置装备摆设终端电阻

c. 设置装备摆设过滤器

d. 婚配输入线阻抗
