有源器件的输出等效噪声是一个虚拟的量，它不能在电路的输出端现实丈量到，它只是在输出端丈量到的噪声除以电路增益，而等效到输出端，目标是便于比拟差别电路的噪声特征。
在以上的会商中，咱们假定了输出参考噪声能够用与输出串连的一个电压源来摹拟。若是电路的输出阻抗不是很是大，且旌旗灯号源的源阻抗并不是可疏忽，那末这类表现普通是不完美的。

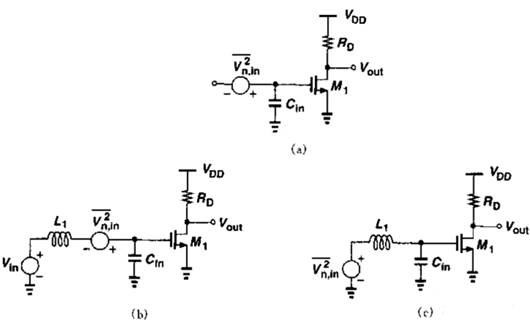

要晓得缘由，能够斟酌图(a)的共源级电路，这里Cin表现输出电容，为简略起见疏忽1/f噪声。由式计较获得电路的输出参考噪声电压为8kT/( 3gm)十4kT/(gmgmRD)。
此刻假定前级电路用一个有理性输出阻抗的戴维南等效电路来摹拟(图b)，为计较噪声把电路简化为如图©所示，咱们测验考试找出当L1增添时的输出噪声。
由于电压分派在sL1和1/( sCin)上，Vn在M1栅极上的影响和是以在输出真个影响，随L1趋于无限大时变成零。可是，这个成果是毛病的，由于电路的输出噪声即是(8kT/3)gmRD*RD+4kTRD，并且与L1和Cin有关。
若是电路的输出阻抗无限，仅用一个电压源摹拟输出参考噪声，象征着当旌旗灯号源Vn的阻抗变大时输出噪声趋于零，这是个毛病的论断。

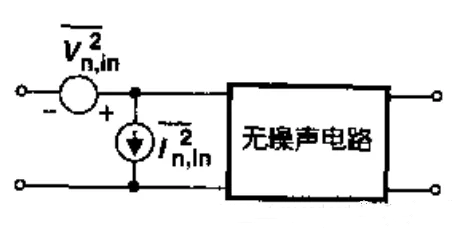

为处理这个题目，咱们用一个串连电压源接一个并联电流源一路来摹拟输出参考噪声，如图(d)所示，如许若是前级电路的输出阻抗假定值很大,从而减小了Vn的感化,但In的在输出端发生噪声。
能够证实，用Vn和In一路表现输出噪声是必需的，并且足以表现任何线性二端口电路的噪声。

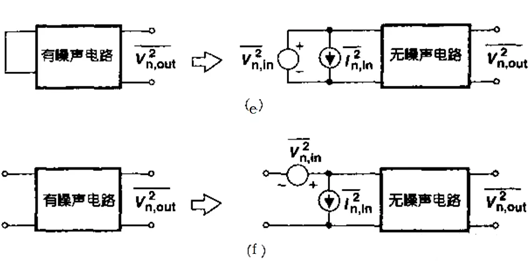

若何计较Vn和In呢？由于对任何旌旗灯号源阻抗,该模子都是准确的，以是斟酌两种极限环境：旌旗灯号源阻抗为零和无限大。如图(e)所示，若是旌旗灯号源阻抗是零，In不发生电压对输出噪声不影响，在这类环境下测出的输出噪声仅由Vn发生。
一样地，若是输出是开路的(图f)，那末Vn对输出不影响，而输出噪声仅由In发生。即：输出端旌旗灯号源内阻充足小或短路时，测的输出噪声除以增益，便是Vn。而旌旗灯号源开路时，测的输出噪声除以增益，便是In。普通环境下利用Vn/In配合摹拟输出噪声。
