SiC 功率电子器件的首要长处是开关频次高、导通消耗低、效力更高且热办理体系更简略。与硅基转换器比拟，由于 SiC 功率体系具备这些上风，是以可以或许在请求高功率密度的利用（如太阳能逆变器、储能体系(ESS)、不中断电源 (UPS) 和电动汽车）中优化机能。
可是，由于高电压转换速率 (dv/dt) 和电流转换速率 (di/dt) 是 SiC 功率器件的固有特征，使其与硅基电路比拟，这些电路对串扰、误导通、寄生谐振和电磁搅扰 (EMI) 更加敏感。将功率 MOSFET 并联时，设想职员必须更紧密亲密地注重若何最大限制下降这些影响，由于器件之间的电流分派不均会影响机能。
比方，在开关瞬变进程中，在并联中增添一个器件会使 di/dt 倍增，从而能够致使更大的电压过冲。另外，任何寄生电感都能够发生与反应机制耦合的谐振，从而只会使电流不均衡的环境变得更糟。在这类环境下，PCB 设想职员必须出格注重要下降寄生电感。

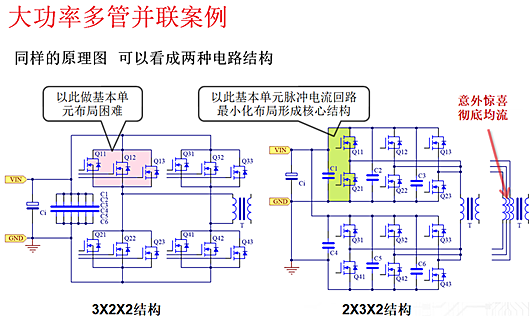

大功率多管并联实例
SiC MOSFET第三代半导体资料，是一种宽禁带半导体（禁带宽度＞2eV，而SI禁带宽度仅为1.12eV），因其具备宽带隙、高临界击穿电场、高热导率、高载流子饱和漂移速率等特色，合用于低温、高频、大功率等利用场所。
1、请求驱动器具备更高的门山顶颠峰值输入电流、更高的dv/dt耐受才能。
2、请求驱动器的传布提早很低且发抖量很小，以便有用通报高开关频次下的很是短的脉冲。
3、请求驱动器具备双路输入端口。
4、撑持高开关频次（开关频次最少撑持400KHz）
5、撑持高宁静断绝电压
6、3-5V的负压关断，开启要18V-20V。碳化硅N沟道功率MOSFET与硅MOSFET和硅IGBT处理计划比拟，进步了机能，同时下降了高压利用的总本钱。SiC MOSFET具备高效力，可完成更轻、更松散的体系，并具备更高散热才能和更低开关消耗。
