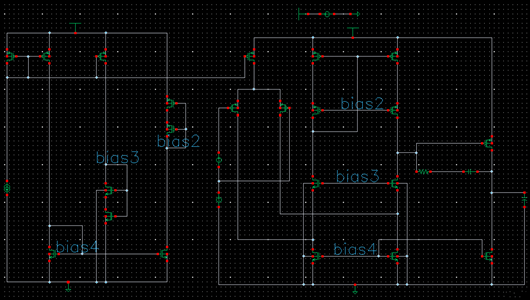

全体电路
请求 1GHz，80dB，相位裕度60°.
根基知足上述请求，功耗是1.8v*2.2mA。

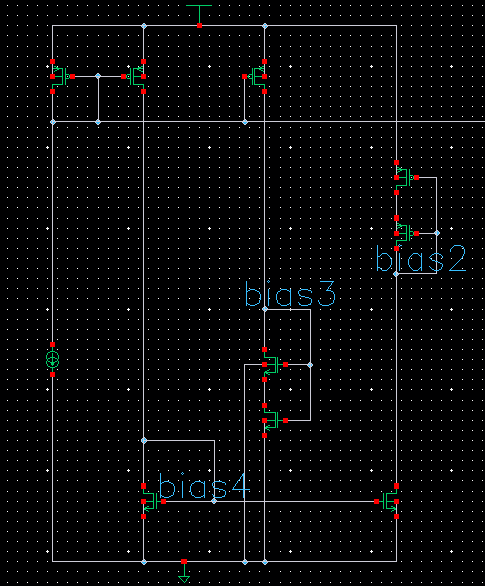

偏置电路
偏置电路全体设想的比拟简略。
为甚么在偏置bias2，3要利用两个MOS管串连的体例？
缘由是：如许链接斟酌到了原电路中间两层的衬偏效应，能够更好婚配原电路。里面那层坚持与原管子尺寸不异，里面的W变为本来1/5便可。
用一个管子也行，不过能够须要屡次调剂。
电流源给的是20微安。在偏执时，将偏置对应的管子W削减十倍，如许能够削减偏置的功耗，但响应的精度会有所降落。

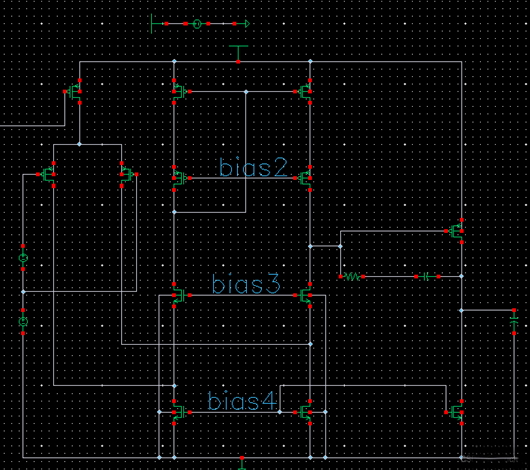

削减局部
倡议
中间两层管子L=0.3um，其他削减电路管子L=0.2um。如许做是由于斟酌到共源共栅电路的削减倍数很大，即便挑选L很小仍然知足削减请求。并且如许一来能够尽能够的减小Rout而使gm增大。gm越大带宽也越大。
这共源共栅的电流并不是越大越好，我最早利用输出管600mA，右侧500mA。不论是削减仍是带宽都不此刻左侧300mA，右侧200mA结果好。
使共源共栅最上面（第一层）的管子的gm/id处于8-10结果不错，其他的带宽相位只能取其一。第二层，第三层是gm/id为10，最上面一层是gm/id取11。
输出管gm/id获得是15，如许一来面积会变大，后续能够恰当减小。
这里倡议第一层的gm/id获得小一点，如许一来其Vgs会变大，使第二级的削减管gn/id变小，结果也挺好的。第二季削减管的gm/id万万不要太大。
第二级电流也不是越大越好，稳重挑选，我的是1mA.
中间两层利用的是L=0.3um这是由于之前增益不太够，并且在L=0.2um时增大gm/id到15仍然不够看，只能增大L。可是随之而来的是带宽和相位裕度减小不少。（之前用0.2um的时辰带宽1.5GHz，相位裕度65°，可是增益才71dB不够看）。
调试进程
1. 输出管利用gm/id设想便可。
2. 中间的共源共栅要先肯定两条歧路电流，而后根据gm/id调剂尺寸巨细。
3. 调剂偏置电路中bias4的 宽长比。当尾管电流太低，增大bias4中N管W/L；太高则调低bias4中N管的W/L。普通根据最后面的请求设想，这个时辰只须要调剂Bias4便可使四层管子处于饱和，可是若是管子不处于饱和区。调剂bias2，3里面管子的宽长比能够转变共源共栅管子的Vds，出格是中间两级。
4.察看第四层管子的Vgs，而后在gm/id与Vgs的图象中挑选适合的L与gm/id。若是不加这一步第二级自觉设想会使第二级中有个管子不饱和的环境产生，严峻影响增益。
