RC热阻模子的成立
若是电阻抗Z=电阻R+电抗C一样，热阻抗Zth=热阻Rth+热容Cth；同理，电子范畴的电流就同等于热范畴中的元件功率；电压值也能够等效为温度值。
详细的等效对应干系以下表：

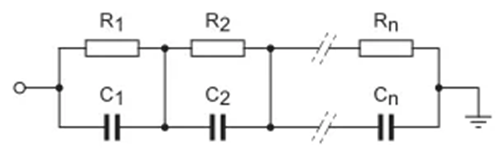

按照如许的等效干系，咱们就能够将元件的热阻抗Zth以电子的R和C来显现出来，并经由过程电路仿真的体例求得元件的温升值。
这类模子的等效也是各大MOSFET供给商承认的较疾速的评价体例。
基于LTspice的热仿真实例

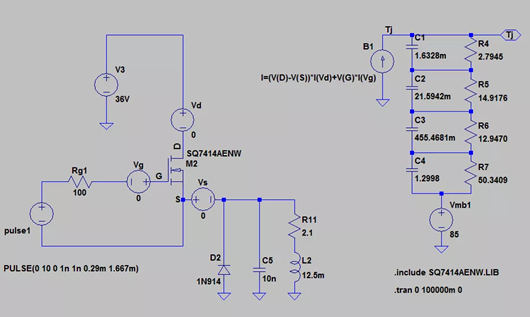

上面的实例是一个MOSFET的高边开关驱动电路，此中右边的C1，C2，C3，C4，R4，R5，R6和R7构成的是元件的热阻模子，此中的电容值和电阻值也都是按照供给商给出的模子停止设定的。

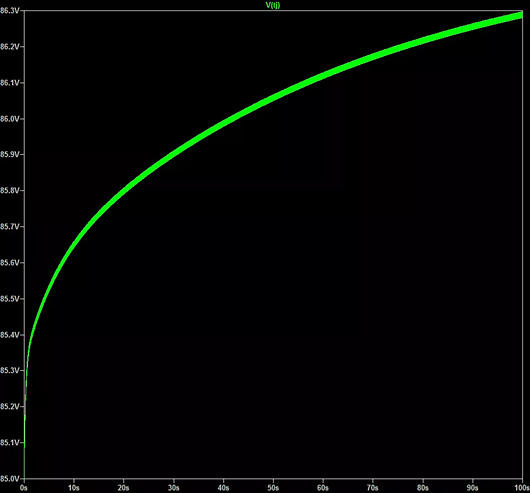

将电流源鼓励B1的值设为感化在元件上的功率值，Vmb1为元件焊接衬底的初始值，当运转LTspice后，电流源B1后的电压值即为元件连系点温度Tj。
综上所示，MOSFET的RC热阻模子为咱们元件的设想选型供给较为简略疾速的评价体例，将设想的危险下降。
