MOS管防反接
电源反接，会给电路构成破坏,不过,电源反接是不可避兔的。以是就须要给电路中加入掩护电路,到达即便接反电源，也不会破坏的目标。
MOS管防反接,益处便是压降小,小到几近能够疏忽不计。此刻的MOS管可以做到几个毫欧的内阻, 假定是6.5毫欧,经由过程的电流为1A (这个电流已很大了) ,在它下面的压降只要6.5毫伏。
NMOS管避免电源反接电路：
准确毗连时: 刚上电, MOS管的寄生二极管导通,以是S的电位大要便是0.6V ,而G极的电位,是VBAT，VBAT-0.6V大于UGS的阀值开启电压，MOS管的DS就会导通,因为内阻很小,以是就把寄生二_极管短路了,压降几近为0。
电源接反时: UGS=0，MOS管不会导通,和负载的回路便是断的,从而保障电路宁静。

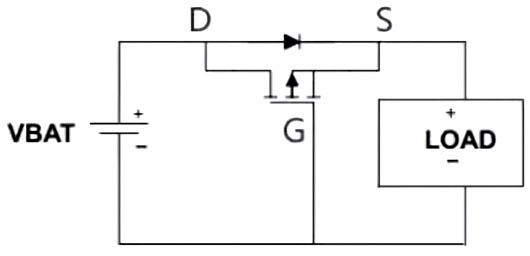

PMOS管避免电源反接电路:
准确毗连时: 刚上电, MOS管的寄生二极管导通,电源与负载构成回路,以是S极电位便是VBAT-0.6V ,而G极电位是0V，PMOS管导通,从D流向S的电流把二极管短路。
电源接反时: G极是高电平, PMOS管不导通。掩护电路宁静。
毗连技能
NMOS管DS串到负极，PMOS管DS串到正极,让寄生二极管标的目的朝向准确连接的电流标的目的。
感受DS流向是“反”的?
细心的伴侣会发明,防反接电路中，DS的电流流向,和咱们日常平凡操纵的电流方向是反的。
为甚么要接成反的?
操纵寄生二极管的导通感化,在刚上电时,使得UGS知足阀值请求。
为甚么能够接成反的?
若是是三极管，NPN的电流标的目的只能是C到E , PNP的电流标的目的只能是E到C。不过, MOS管的D和S是能够交换的。这也是三极管和MOS管的区分之一。
下面是表示图，现实操纵时, G极后面要加个电阻。
