导电沟道的组成

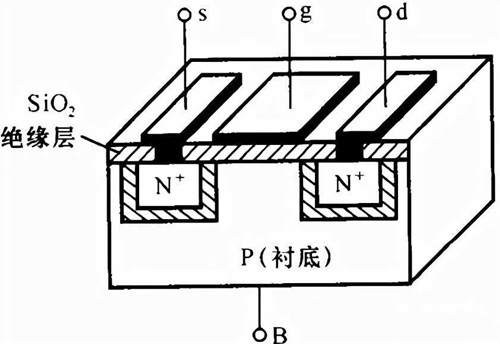

NMOS管内部布局图以下，导电沟道未组成前，漏极和源极之间有一反向PN结，在Ugs=0时，漏极和源极之间无电流（PN结击穿环境等不斟酌）。
NMOS管内部布局图

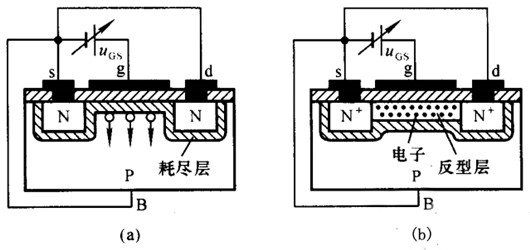

Ugs > 0时，金属板的负电荷被 电源 正极吸收，金属板剩下正电荷。因为异性相斥，接近绝缘层一侧的空穴被排挤，剩下未几的负电荷，组成了耗尽层。
当Ugs持续增大，衬底的自在电子被吸收到耗尽层和绝缘层之间，组成反型层，这个反型层就组成了漏极---源极之间的导电沟道。沟道刚组成的电压叫做Ugs(th)，Ugs越大，沟道越厚，导电沟道电阻越小。
沟道越厚，导电沟道电阻越小
电阻对电荷的挪动具备障碍感化。导电沟道越厚，代表流经的电荷越多，障碍的感化越小，由此Ugs越大，导电沟道越小。
补充
后面说到负电荷的挪动是被正极的吸收，比方在电容充电时，极板一端的电子被正极吸收，负极放出电子到极板的另外一端。按照这个对下面这个电路有了新的懂得。

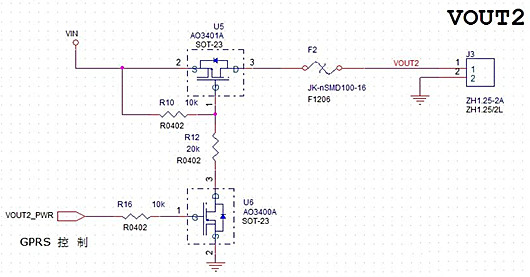

下面R12的感化是分压、限流。对限流来讲，若不R12，U6导通后栅极相称于接地，有大量的电子挪动到栅极，会破坏U6。若加了R12障碍局部电子的挪动。加R12后，正极对源极和栅极中的电子吸收水平是不同的。
