MOS管开关电路实例1

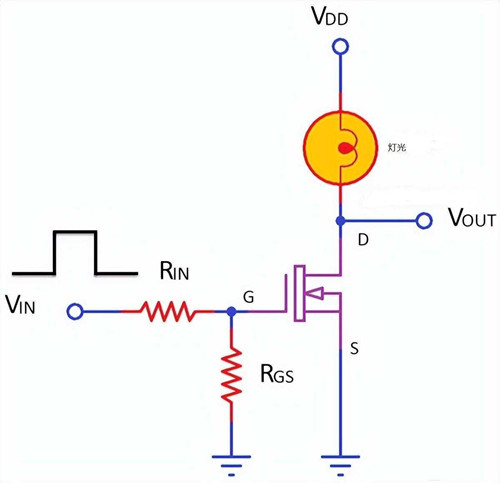

鄙人图所示的电路中，加强型 N 沟道mos管用于切换简略的灯“ON”和“OFF”（也能够是 LED）。
栅极输出电压VGS被带到恰当的正电压电平以翻开器件，是以灯负载要末“翻开”，（V GS = +ve），要末处于将器件“封闭”的零电压电平，（V GS = 0V）。

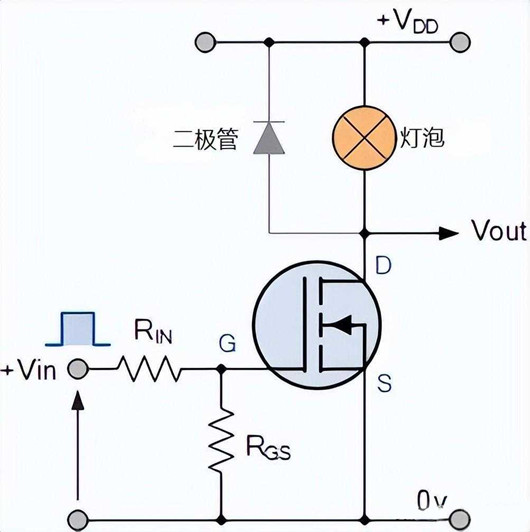

若是灯的电阻负载要由电感负载（如线圈、螺线管或继电器）取代，则须要与负载并联一个“续流二极管”，以掩护mos管免受任何自生反电动势的影响。
下面显现了一个很是简略的电路，用于切换电阻负载，比方灯或 LED。可是，当利用功率mos管切换理性或容性负载时，须要某种情势的掩护来避免mos管器件受损。驱动理性负载与驱动容性负载的结果相反。
比方，不电荷的电容是短路的，致使高“涌入”电流，当咱们从理性负载上移除电压时，跟着磁场瓦解，咱们会发生很大的反向电压，从而致使感到绕组中的感到反电动势。
P沟道mos管开关电路实例

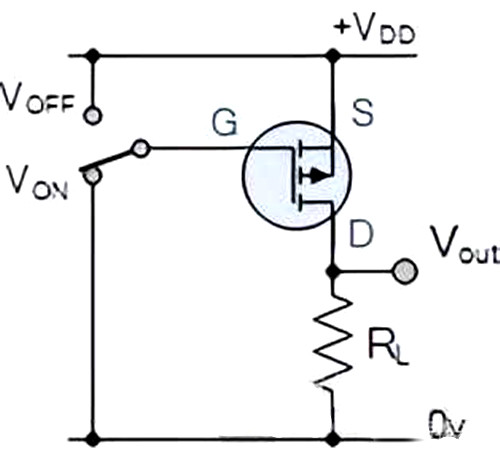

在上图咱们将 N 沟道 mos管视为开关，mos管安排在负载和地之间。这也许可 mos管的栅极驱动或开关旌旗灯号以地为参考（低侧开关）。但在某些利用中，若是负载间接接地，咱们须要利用 P 沟道加强型 mos管。以下图所示。
P沟道mos管开关电路
在这类环境下，mos管开关毗连在负载和正 电源 轨（高端开关）之间，就像咱们利用 PNP 晶体管一样。
在 P 沟道器件中，漏极电流的惯例活动标的目的为负标的目的，是以施加负栅源电压以将晶体管“导通”。
这是由于 P 沟道mos管是“颠倒”的，其源极度子毗连到正电源+V DD。而后，当开关变为低电日常平凡，mos管变为“ON”，当开关变为高电日常平凡，mos管变为“OFF”。
P 沟道加强型mos管开关的这类颠倒毗连许可咱们将其与 N 沟道加强型 mos管串连毗连，以发生互补或 CMOS 开关器件，如上图所示为跨双电源。
MOS管开关电路实例2
这是一个简略的电路，此中 N 沟道加强形式mos管将翻开或封闭灯。为了将mos管用作开关，它必须任务在停止和线性（或三极管）地区。
假定装备最后是封闭的。栅极和源极之间的电压，即 V GS恰当地设为正值（从手艺上讲，V GS > V TH），MOSFET 进入线性地区并且开关导通。这使灯翻开。
若是输出栅极电压为 0V（或手艺上 < V TH），则mos管进入停止状况并封闭。这反过去会使灯封闭。
