MOSFET体内二极管
MOSFET顶用外部二极管，保护器件免受因毗连的电理性负载,发生的反向EMF尖峰的影响。
当电感负载与MOSFET漏极接通时，电能当即存储在负载外部，并且鄙人一个刹时跟着封闭，该存储的EMF从MOSFET源极到漏极，从而致使MOSFET永远性破坏。
在器件的漏源极间存在一个外部二极管，经由进程许可反电动势尖峰穿过二极管来禁止MOSFET被破坏，掩护MOSFET。
MOSFE二极管为逆变器电池充电
逆变器中必有电池，需频仍充电，坚持逆变器延续输出并处于待机状况。
给电池充电需变压器，该变压器必须是高功率器件，以确保电池的最好电流。
将额定变压器与逆变器变压器一路利用体积很大，本钱高。
MOSFET外部二极管使变压器，可经由进程简略的继电器切换序列，以逆变器形式和电池充电器形式停止切换。
任务道理

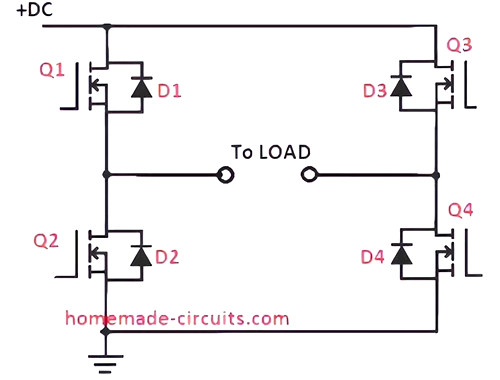

以下电路所示
每一个MOSFET都带有一个外部二极管，该二极管跨接在它们的漏源极引脚之间。
二极管阳极与源极相连，而阴极引脚与器件的源极引脚相连。
因MOSFET设置装备摆设在桥接收集中，二极管也设置装备摆设成根基的全桥整流器收集格局。
用几个继电器，完成疾速转换，以使电网AC可以或许经由进程MOSFET二极管为电池充电。
现实上，MOSFET外部二极管，此种桥式整流器收集布局，用单个变压器作为逆变器变压器和充电器变压器的进程简略。
流过MOSFET二极管电流标的目的

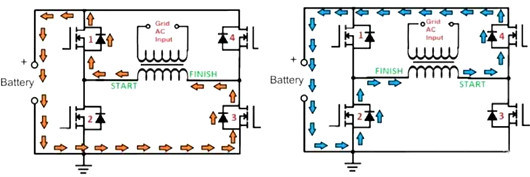

以下电路所示
将变压器AC整流为DC充电电压
用交换 电源 时，变压器线会瓜代转变其极性。
左图，若START为正极，橙色箭头唆使电流经由进程D1，电池，D3并流回FINISH或变压器负极的电流形式。
鄙人一个AC周期中，极性反转，电流如蓝色箭头所示颠末体二极管D4，电池D2并流回FINISH或变压器绕组的负极。这会不时反复，将两个AC周期都转换为DC并为电池充电。
因MOSFET包罗在体系中，操纵时必须非分特别谨慎，以确保这些器件在进程中不会破坏。
适用设想

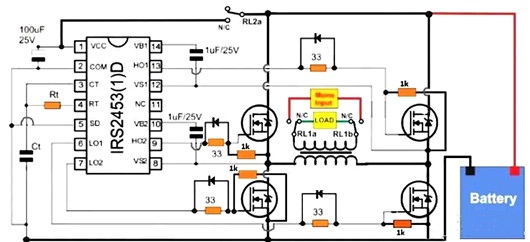

以下电路图所示
MOSFET二极管利用于，为逆变器电池充电的整流器的设想，并带有继电器转换开关。
确保MOSFET在充电形式下相对宁静，并将二极管与变压器AC一路利用时，MOSFET栅极必须坚持在接地电位，并且必须与电源DC完整断开。
1.在一切MOSFET的栅源极引脚间毗连1 k电阻，并在驱动器IC的Vcc电源线上串连一个停止继电器。
2.停止继电器是SPDT继电器触点，其N / C触点与驱动器IC电源输出串连，在不交换电源的环境下，N / C触点坚持勾当状况，从而许可电池电源达到驱动器IC，即为MOSFET供电。
