CMOS组成AB级输入电路的方法和CMOS AB级输入电路的布局
信息来历：本站 日期：2017-08-30
基于CMOS的通俗的AB级输入电路

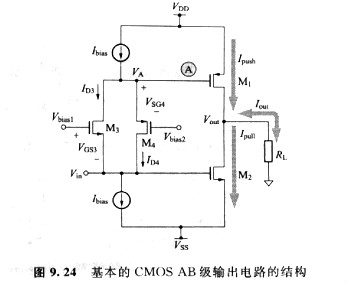

图9.24示出一例用CMOS组成AB级输入电路的方法。输入晶体管M,和Mz两个栅极间并联跟尾着n沟MOS晶体管M3和p沟MOS晶体管M4，加偏置电流Ibias并使ID3+ID4=Ibias。并且，M3和M4的栅极别离加偏置电压Vbias1和Vbias2。假设输入电压Vin下降，那末M3的栅极—源极间电压VGS3增添，流过M3的电流ID3增添。这时候候，因为ID4＝Ibias-ID3，以是流过M4的电流ID4削减。其成果VSG4减小，A点的电位下降了。
当输入电压Vi。回升时，M3的栅极—源极间电压VGS3减小，流过M3的电流减小。由此，流过M4的电流ID4增添。其成果VSG4增添，A点的电位回升了。

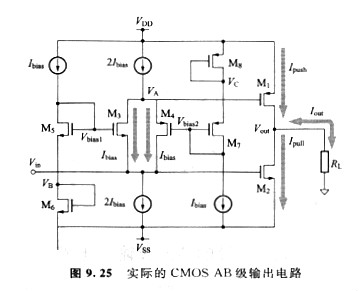

图9. 25示出包罗了Vbias1和Vbias2的偏置电路在内的AB级输入电路。
现在假设M3、M5晶体管的尺寸别离与M4和M7的晶体管尺寸相称，分解在Iout=0的不变状况下贱过各路子的电流。假设流过M3和M4的电流相称，那末各自流过Ibias。因为当(W/L)3=(W／L)5时流过M3和Ms 的电流相称，以是VGS3＝VGS5。其成果，Vin=VB。因为M2和M6的栅极—源极间电压变得相称，以是有
一样地，因为当(W/L)4=(W/L)，时流过M4和M7的电流相称，以是VGS4＝VGS7。其成果，VA=VC。因为M1和M8的栅极—源极间电压变得相称，以是有
因为假设Jout=0，以是Ipull=Ipush=Iq。由式(9.22)、式(9.23)，晶体管的尺寸就设定为
