图文详解MOSFET的SPICE子电路模子-KIA MOS管
信息来历：本站 日期：2023-03-30
子电路模子是电路的模子，在模子中含有电路毗连信息和器件模子等。

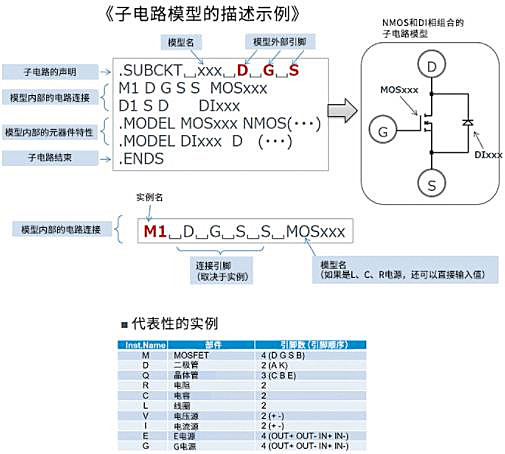

上面是Nch MOSFET和二极管组合的子电路模子示例，此中包含电路毗连、MOSFET的器件模子、二极管的器件模子。“模子外部的电路毗连”的描写，由实例名、毗连引脚和模子名构成。在模子中描写了MOSFET M1和二极管D1的毗连。
现实的子电路模子示例

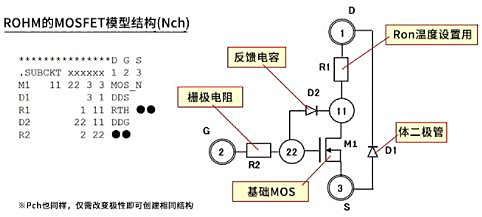

为了便于懂得，后面利用了简略单纯模子停止了申明，上面利用现实的子电路模子来进一步申明。以下是ROHM的Nch MOSFET的子电路模子的电路和电路毗连描写。
在后面的示例中，显现了“M1”这个MOSFET的器件模子。明显有器件模子，却显现“MOSFET的子电路模子”，为甚么呢？
这是由于器件模子根基上是抱负的模子，是以现实的MOSFET特征多利用在MOSFET器件模子根本上基于寄生份量和温度特征等建立的子电路模子。
固然，毗连 电源 IC所需的部件并作为电源任务的电路等的子电路模子也有良多，但在这里作为示例的话会过于庞杂，是以这里挑选以MOSFET的子电路模子为例停止申明。
起首来看从M1到R2的各个毗连的描写和电路图的节点编号。描写的寄义应当是浅近易懂的。
这个子电路模子的根本—MOSFET M1毗连了反应电容、栅极电阻、体二极管、供给导通电阻Ron温度特征的电阻，作为SPICE模子，所显现的特征是靠近现实MOSFET特征的。

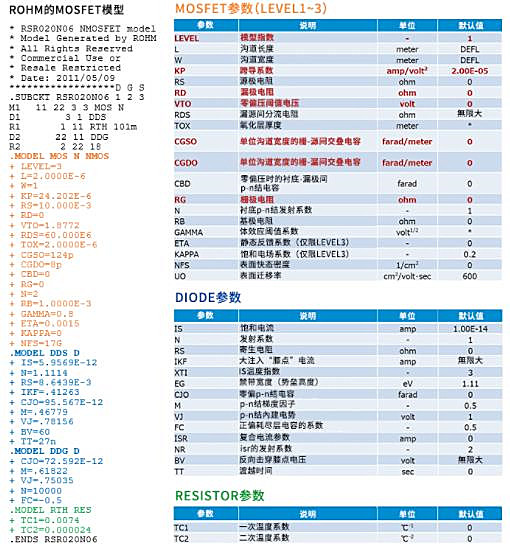

上面是该子电路模子的一切描写。继适才的毗连信息以后是MOSFET、二极管、电阻的器件模子描写，这些构成子电路模子。表格中是各器件模子的参数。
趁便提一下，要想建立超卓的SPICE模子（即显现实在特征的SPICE模子），若安在子电路模子中嵌入这些特征是须要手艺窍门和经历堆集的。这取决于模子供给商，是以也须要经由过程将仿真成果与现实特征停止比拟等，来确认实在水平。
与子电路模子的各器件模子参数之间的干系

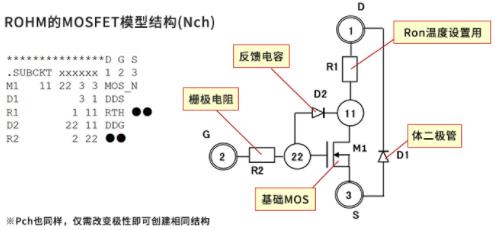

图中是“其1”中利用的MOSFET子电路模子的布局。从图中可以或许看出MOSFET的根本模子、二极管、电阻的参数设置会对哪些特征发生现实影响。

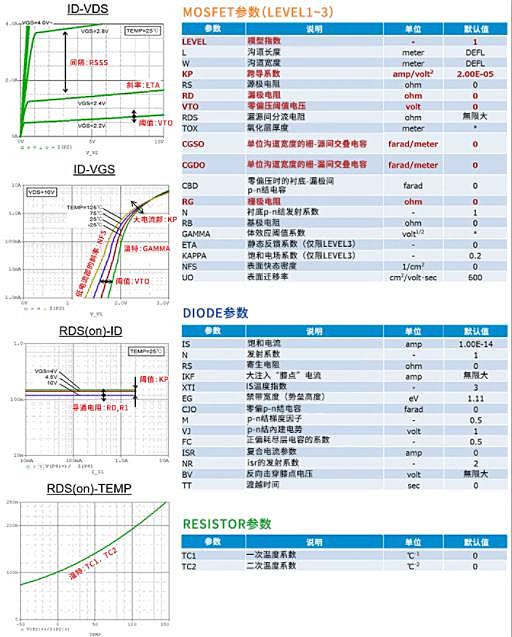

上面是各参数和经由过程仿真取得的特征曲线图。白色字体表现参数和影响。但愿经由过程这些信息可以或许懂得相干的接洽关系性。
