【电源设想】SPICE热模子及实例分享-KIA MOS管
信息来历：本站 日期：2023-03-30

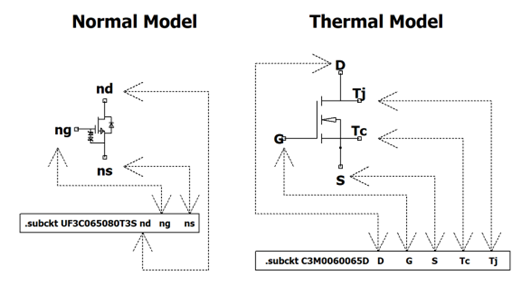

图 1：传统 SPICE 模子和热模子
热模子
凡是，热模子在仿真中较慢，由于除一般电气和电子行动的计较以外，仿真器还必须处置体系的一切热方程，这触及大批计较任务。
热模子的新端子以下：
Tc（外壳温度）
Tj（结温）
Ta（情况温度）
Tjd（MOSFET 中二极管的结温）
温度毗连用作电压节点并与电气部件电断绝。模子能够具有这些参数中的一些，而不必然是全数。凡是，结温包罗在模子中，是以用户只要界说“外壳温度”和情况温度。其余时辰，还必须由用户界说或查问结温。热节点 Tj 和 Tjd 许可用户轻松监控摹拟结温。凡是，不应毗连这些节点。热节点 Tc 包罗有关组件外壳的温度信息。
请注重，在热模子中：
节点中的电压表现温度，以°C 表现。
电阻表现热阻，以°C/W 表现。

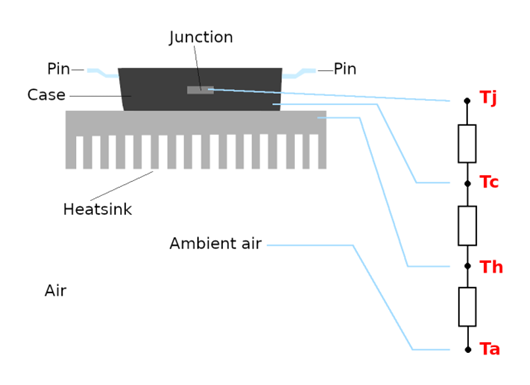

为了充实懂得热改变的任务道理，能够将体系设想成一组限定温度感化的电阻器，如图 2 所示。
图 2：温度按照其外形、尺寸和资料从一个组件通报到另外一个组件。
一个现实例子
以下现实示例利用 Cree C3M0060065D SiC MOSFET 模子，如图 3 所示。它是接纳 TO-247-3 封装的组件，具有以下特征：
电压：650 伏
编号：37
ID（脉冲）：99 A
RDS(on): 60 mΩ
能够便利地与其余试样并联
案例：TO-247-3
Vgs：介于 –8 V 和 19 V 之间（保举电压为：15 V [on]、–4 V [off]）
钯：150 瓦
Tj：–40°C 至 175°C
TL：最高密封温度 260°C
热电偶：0.99°C/W
热：40°C/W

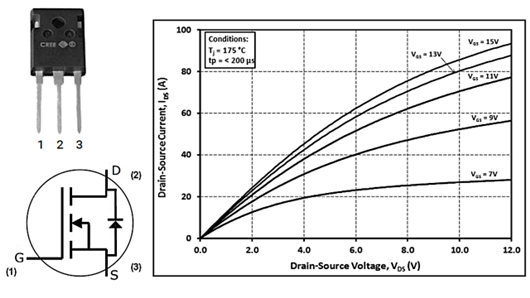

图 3：Cree 的 C3M0060065D 功率 MOSFET
图 4 中的图表显现了一个典范的电子开关，它经由过程 96 V 的电源供给 10 Ω 的电阻负载（负载上的电流约为 9.6 A）。让咱们查抄一下该计划的电气特征：
MOSFET 数据表保举的栅极电压 (V2)：15 V
利用的 SiC MOSFET：Cree 的 C3M0060065D
负载电阻：10Ω
电路电源电压：96V
此刻让咱们查抄该计划的热特征：
情况温度：25°C
散热器热阻（R2）：20°C/W
是以，虽然接线图利用了 25 V 的电压产生器和 20 Ω 的电阻器 R2，但此类组件仅用于设置装备摆设热体系，不具有电气功效。

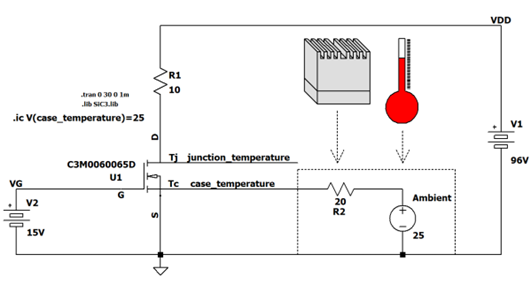

图 4：热原型的接线图
在接线图中，一样利用以下 SPICE 指令设置节点的初始温度很是主要：
.ic V(case_温度)=25
