MOSFET电路模子的构建
MOSFET在差别利用场所利用的电路模子是差别的，要搞懂MOSFET作为数字开关和摹拟缩小中的摆布，仍是得从MOSFET的特征曲线动手。
对MOSFET，电流只要一种环境，便是流经D/S之间的电路，记为IDS，电压有VGS和VDS。MOSFET的特征I-V曲线有两种环境：VGS-IDS和VDS-IDS。
前者称为转移特征曲线，后者称为输出特征曲线。

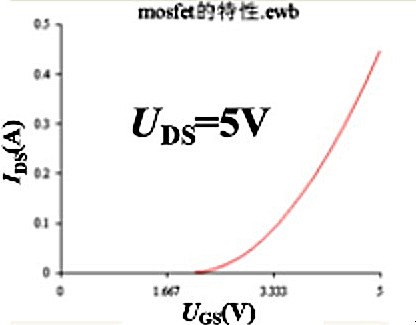

转移特征曲线

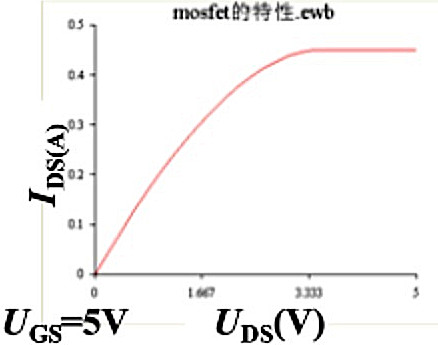

输出特征曲线
这里重点存眷输出特征曲线，咱们将前面一段回升区界说为电阻区，或线性区，前面一段平行直线界说为电流源区或饱和区。

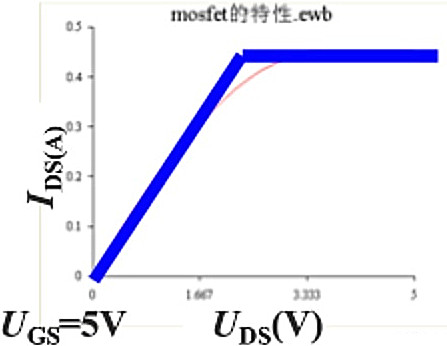

若是咱们把题目简化，间接用两条直线对器件停止建模：

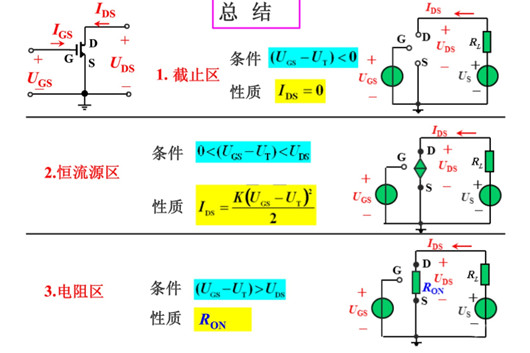

前一段，这个MOSFET就等效为一个电阻，后一段等效为一个压控的电流源，压控的电压为Ugs，压控才能是一个平方干系，详细可参考半导体器件相干册本。若是开启的电压Ugs不到达MOSFET的阈值电压Ut的话，这个时辰MOSFET相称于一个开路。
总结：
在现实的利用进程中，MOSFET电阻区和停止区首要利用在CPU等逻辑芯片中，而恒电流区利用在基于MOSFET的旌旗灯号缩小电路中。
