【电路设想】MOSFET level shift电路阐发-KIA MOS管
信息来历：本站 日期：2023-03-29
在电路设想中，经常会呈现发送领受两方的旌旗灯号电平不婚配的环境，比方在I2C bus上，处置器电平普通是1.8V，但EEPROM则普通仍是3.3V。
在这类环境产生的时辰，逻辑上有两种处理体例： 1. 调剂某一方的电平使其婚配 2. 将两方芯片的高电平输入解耦，经由过程中间器件使其普通任务。
两种处理体例
调剂某一方的电平使其婚配

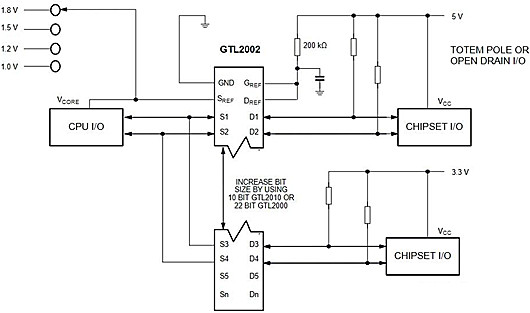

对普通的设想或惯例思绪，调剂电平是最简略的，不过增添一个电平转换芯片，一种通用的电平转换芯片以下，只要要做好reference voltage与input signal voltage的婚配，其余的芯片外部的逻辑电路便能够实现了。

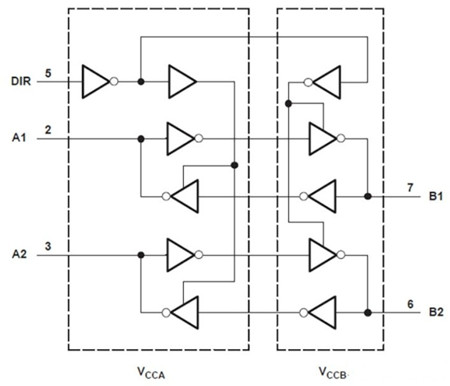

在这类芯片外部，普通也是几个逻辑器件，只是将某一标的目的的最初一个或两个管子的Vin换成了对应的输入罢了。这实质上仍是第二种体例的利用。
高电平输入解耦
提及来高峻上，输入解耦，实在便是一个三极管断绝电路，只是这个电路详细细节阐发起来绝对费事一点，并且对利用的MOS管参数也要细心阐发。

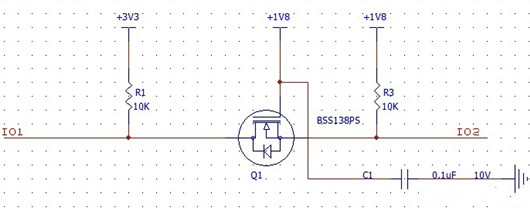

比以下图电路。 起首查一下Q1的参数， Vgsth = 0.9V.min Vsd = 1.1V.max

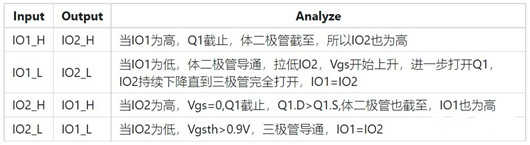

对输入输入，有四种环境：
要点
对Q1，Vgs在静态要即是0V，最好Gate和Source利用同源电平，Vsd在静态要小于手册里Vsd的值，不然会形成管子翻开关不上的环境。静态状况下Vs<Vd。
有种设想会利用体二极管的单向导通避免泄电，这类环境下也必须知足要点1的请求；当泄电与体二极管标的目的产生抵触的时辰，要优先知足体二极管标的目的。
C1是为了上电刹时翻开管子的曲线光滑一些，同时让输入输入电平不变后再供给Gate端电平。
